Интеллектуальные интегрированные ворота (управляемые из шкафа управления)

Интеллектуальные интегрированные ворота (управляемые из шкафа управления)

Описание продукта Интеллектуальные интегрированные ворота (управляемые из шкафа управления) Наши интеллектуальные интегрированные ворота – это серия продукции массового производства, подходящая для ворот большой ширины (1200-2000 мм). В основном они включают в себя шкаф управления воро...

Отправить заявку

Описание

маркер

Описание продукта

Интеллектуальные интегрированные ворота 724 (1)

Интеллектуальные интегрированные ворота 724 (2)

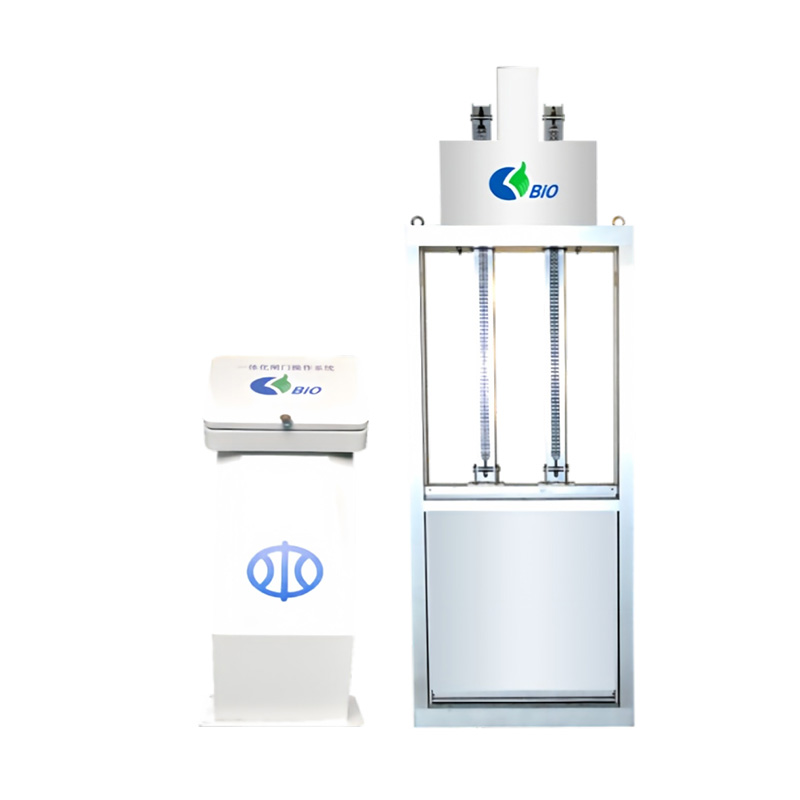

Интеллектуальные интегрированные ворота 724 (3)

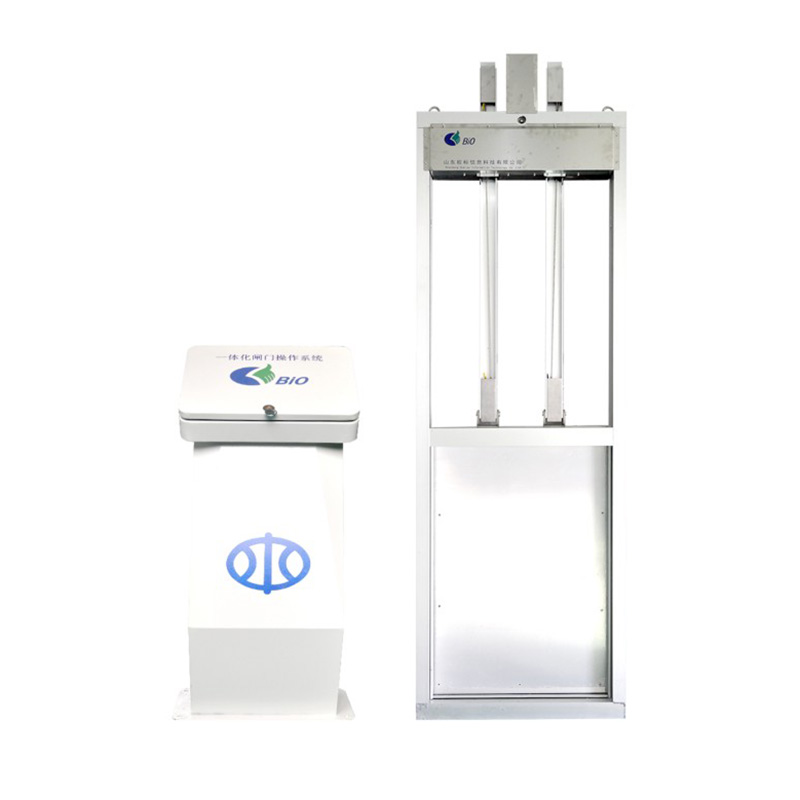

Интеллектуальные интегрированные ворота (управляемые из шкафа управления)

Наши интеллектуальные интегрированные ворота — это серия продукции массового производства, подходящая для ворот большой ширины (1200–2000 мм). В основном они включают в себя шкаф управления воротами, корпус ворот (включая шлагбаум, систему передачи и систему датчиков), систему солнечного электропитания, опорный столб и молниеотвод. Варианты электропитания: от сети переменного тока 220 В или от солнечной энергии. Способ привода выбирается в зависимости от размера шлагбаума: винтовой привод, двухточечный тросовый привод или четырехточечный тросовый привод.

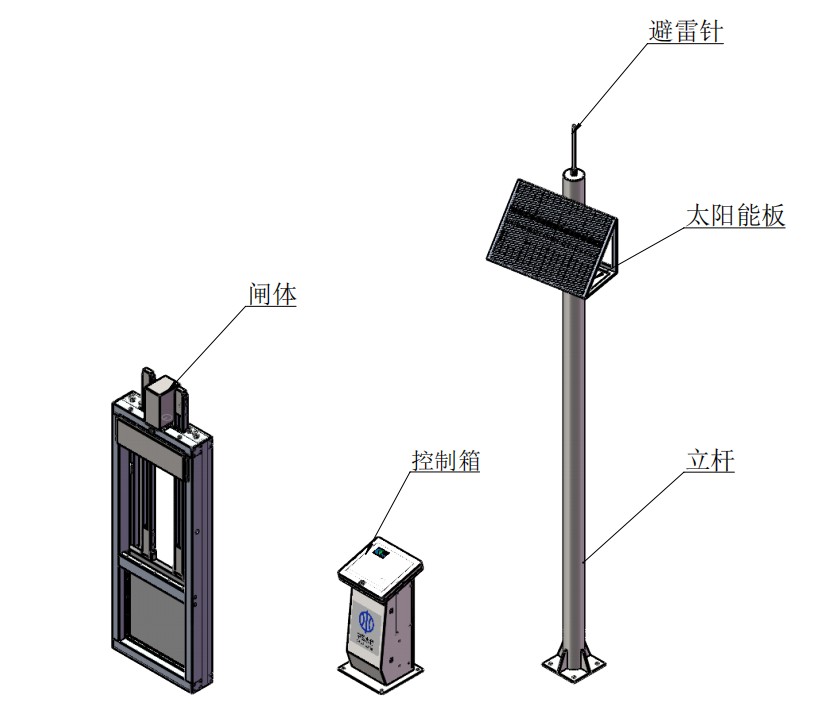

Интеллектуальная интегрированная композиция затвора

Основные технические параметры

Таблица основных технических параметров интеллектуальных интегрированных ворот

Серийный номер	имя	модель	Ширина затвора (мм)	Высота ворот (мм)	Расстояние перемещения (мм)	параметр	Примечание
1	Интеллектуальные интегрированные ворота	OBPZ-S24DL1111	1100	1100	1100	1. Способ привода: двухточечный кабельный привод; 2. Двигатель постоянного тока: DC24V 120W; 3. Плоские ворота: включают корпус ворот, привод, редукторный двигатель, верхний и нижний концевые выключатели, абсолютный энкодер, рукоятку, водонепроницаемую резину, износостойкий ролик из высокополимера, крышку (нержавеющая сталь 304) и монтажные принадлежности; 4. Материал профиля: алюминиево-магниевый сплав 6061-T6; 5. Размер колонны/порога: ≥19060 мм, размер поперечной балки: ≥19080 мм; 6. Толщина листа ворот: ≥43 мм, двухсторонняя алюминиевая пластина, толщина односторонней пластины ≥6 мм; рама ворот и колонна крепятся шиповым соединением; используется встроенная облегченная технология сотового алюминия; 7. Система управления: ЖК-дисплей, передача данных по сети 4G, с ручными кнопками из нержавеющей стали; 8. Напольный блок управления, сочетающий 10-дюймовый полноцветный сенсорный экран и кнопочное управление; 9. Система питания: монокристаллическая солнечная панель 24 В 100 Вт и кронштейн; 10. Гелевый аккумулятор 12 В 50 Ач (для подземной установки); 11. Поддерживающая программная платформа; 12. Ворота имеют протокол испытаний, предоставленный Центром контроля качества гидравлических металлических конструкций Департамента водных ресурсов;	Старые профили
		OBPZ-S24DL1112		1200	1200
		OBPZ-S24DL1114		1400	1400
		OBPZ-S24DL1211	1200	1100	1100
		OBPZ-S24DL1212		1200	1200
		OBPZ-S24DL1214		1400	1400
		OBPZ-S24DL1411	1400	1100	1100
		OBPZ-S24DL1412		1200	1200
		OBPZ-S24DL1414		1400	1400
2	Интеллектуальные интегрированные ворота	OBPZ-S24DL1511	1500	1100	1100	1. Способ привода: двухточечный кабельный привод; 2. Двигатель постоянного тока: DC24V 250W; 3. Плоские ворота: включают корпус ворот, привод, редукторный двигатель, верхний и нижний концевые выключатели, абсолютный энкодер, рукоятку, водонепроницаемую резину, износостойкий ролик из высокополимера, крышку (нержавеющая сталь 304) и монтажные принадлежности; 4. Материал профиля: алюминиево-магниевый сплав 6061-T6; 5. Размер колонны/порога: ≥19060 мм, размер поперечной балки: ≥19080 мм; 6. Толщина листа ворот: ≥43 мм, двухсторонняя алюминиевая пластина, толщина односторонней пластины ≥6 мм; рама ворот и колонна крепятся шиповым соединением; используется встроенная сотовая алюминиевая облегченная технология; 7. Система управления: ЖК-дисплей, передача данных по сети 4G, с ручными кнопками из нержавеющей стали; 8. Напольный блок управления: 10-дюймовый полноцветный сенсорный экран с кнопочным управлением; 9. Система питания: монокристаллическая солнечная панель 24 В 100 Вт и кронштейн; 10. Гелевый аккумулятор 12 В 50 Ач (для подземной установки); 11. Поддерживающая программная платформа; 12. Ворота имеют протокол испытаний, предоставленный Центром контроля качества гидравлических металлических конструкций Департамента водных ресурсов;	Старые профили
		OBPZ-S24DL1512		1200	1200
		OBPZ-S24DL1514		1400	1400
		OBPZ-S24DL1515		1500	1500
		OBPZ-S24DL1516		1600	1600
		OBPZ-S24DL1518		1800	1800
		OBPZ-S24DL1611	1600	1100	1100
		OBPZ-S24DL1612		1200	1200
		OBPZ-S24DL1614		1400	1400
		OBPZ-S24DL1615		1500	1500
		OBPZ-S24DL1616		1600	1600
		OBPZ-S24DL1618		1800	1800
3	Интеллектуальные интегрированные ворота	OBPZ-S24DL1815	1800	1500	1500	1. Способ привода: двухточечный кабельный привод; 2. Двигатель постоянного тока: DC24V 250W; 3. Плоские ворота: включают корпус ворот, привод, редукторный двигатель, верхний и нижний концевые выключатели, абсолютный энкодер, рукоятку, водонепроницаемую резину, износостойкий ролик из высокополимера, крышку (нержавеющая сталь 304) и монтажные принадлежности; 4. Материал профиля: алюминиево-магниевый сплав 6061-T6; 5. Размер колонны/порога: ≥19060 мм, размер поперечной балки: ≥19080 мм; 6. Толщина листа ворот: ≥43 мм, двухсторонняя алюминиевая пластина, толщина односторонней пластины ≥6 мм; рама ворот и колонна крепятся шиповым соединением; используется встроенная сотовая алюминиевая облегченная технология; 7. Система управления: ЖК-дисплей, передача данных по сети 4G, с ручными кнопками из нержавеющей стали; 8. Напольный блок управления: 10-дюймовый полноцветный сенсорный экран с кнопочным управлением; 9. Система электропитания: монокристаллическая солнечная панель 24 В 100 Вт и кронштейн; 10. Гелевый аккумулятор 12 В 65 Ач (для подземной установки); 11. Поддерживающая программная платформа; 12. На ворота должен быть предоставлен протокол испытаний Центра контроля качества гидравлических металлических конструкций Департамента водных ресурсов;	Старые профили
		OBPZ-S24DL1816		1600	1600
		OBPZ-S24DL1818		1800	1800
		OBPZ-S24DL1820		2000	2000

Тип привода

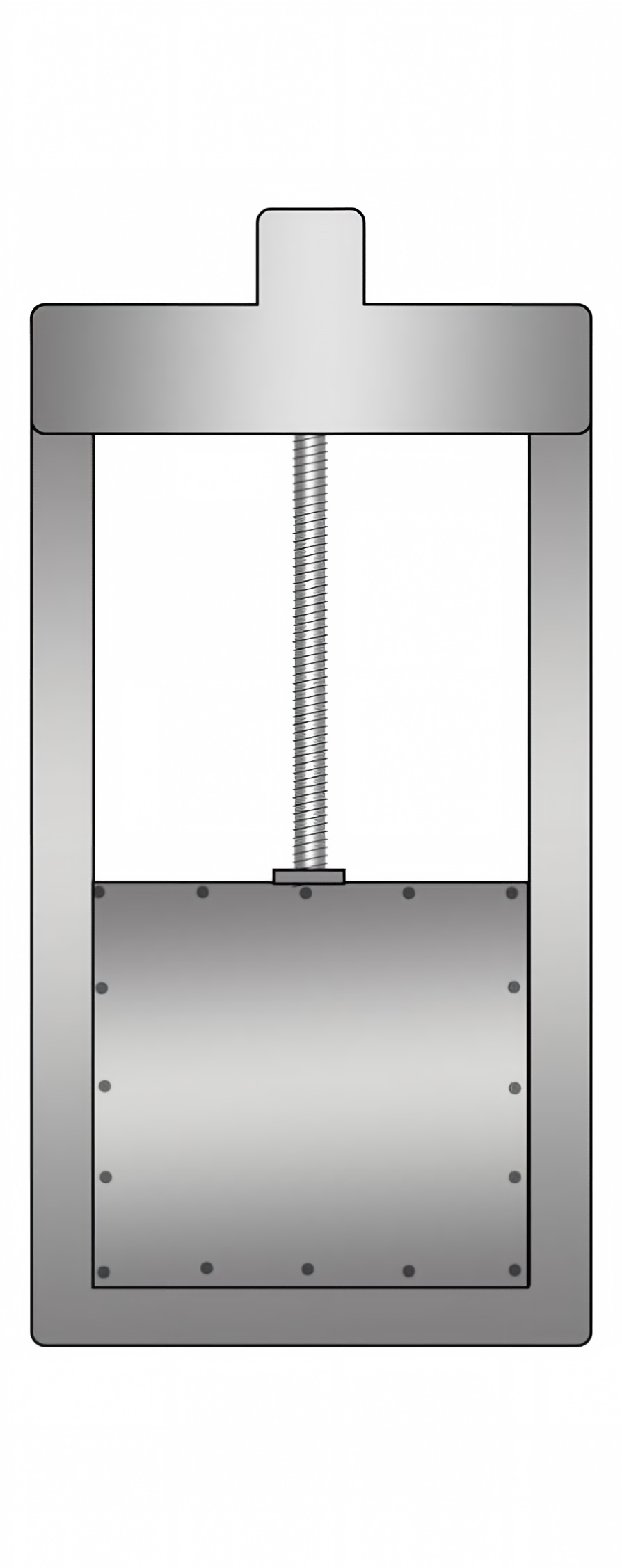

(1) Винтовой привод

Задвижка с винтовым приводом использует механизм с одной винтовой передачей, что делает обслуживание более удобным. Корпус задвижки изготовлен из высокопрочного алюминиевого сплава Т6 и цельнолитой с помощью специальной пресс-формы, изготовленной на заказ. Используется технология заполнения и склеивания сотового алюминия, что делает задвижку легче. В сочетании с винтовой передачей обеспечивается точное управление и простота обслуживания. Редуктор имеет червячную передачу и функцию обратной самоблокировки. Задвижка отличается надежным качеством и превосходными характеристиками. Ширина задвижки составляет от 300 до 600 мм, и она может быть изготовлена на заказ в соответствии с требованиями разработки и дизайна. Подходит для регулирования и контроля количества воды в магистральных и ответвленных каналах.

Винтовой привод

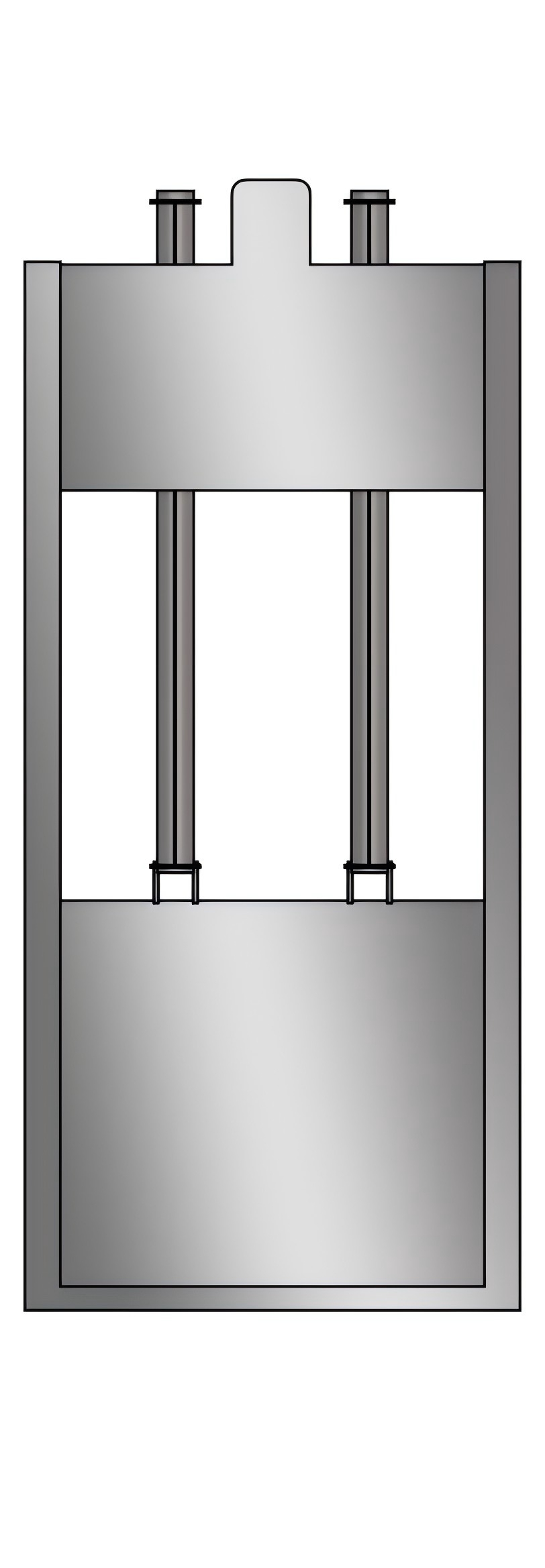

(2) Двухточечный тросовый привод

Двухточечный тросовый привод ворот использует двухточечный сбалансированный механизм передачи, что делает подъем и опускание более надежными. Корпус ворот изготовлен из высокопрочного алюминиевого сплава Т6, отлитого в единое целое с использованием специальной пресс-формы, и использует технологию заполнения и склеивания сотовым алюминием, что делает пластину ворот легче. В сочетании со стальной тросовой передачей это обеспечивает точное управление и простоту обслуживания. Редуктор имеет червячную передачу и функцию обратной самоблокировки. Ворота отличаются надежным качеством и превосходными эксплуатационными характеристиками. Ширина пластины ворот составляет от 500 до 2000 мм, и она может быть изготовлена на заказ в соответствии с требованиями проектирования и разработки, подходит для регулирования и контроля количества воды в основных и ответвленных каналах.

Двухточечный тросовый привод

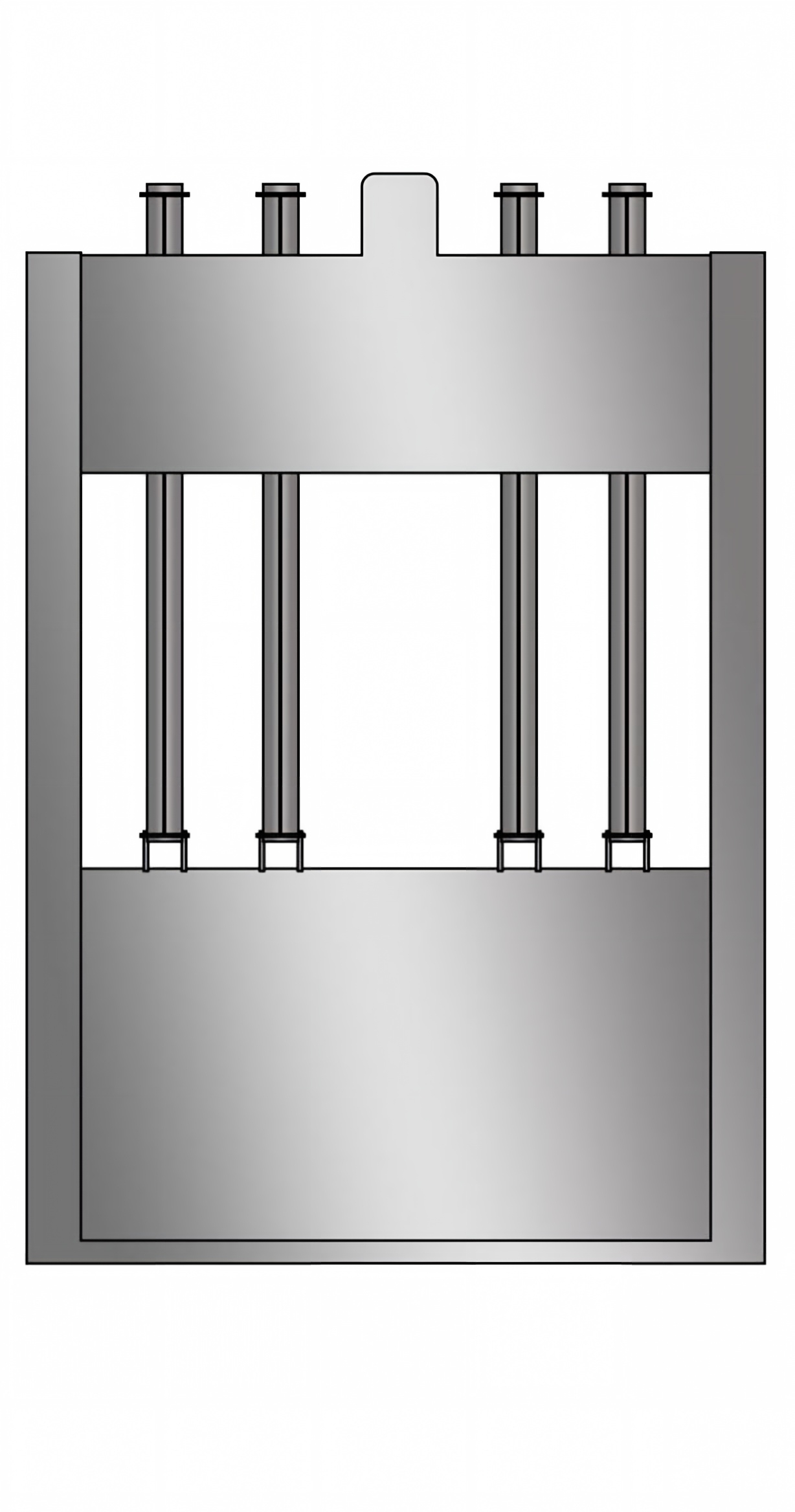

(3) Четырехточечный тросовый привод

Четырехточечный тросовый привод ворот использует четырехточечный сбалансированный механизм передачи, что делает подъем и опускание более надежными. Корпус ворот изготовлен из высокопрочного алюминиевого сплава T6, отлитого в единое целое с использованием специальной пресс-формы, и использует технологию заполнения и склеивания сотовым алюминием, что делает пластину ворот легче. В сочетании со стальной тросовой передачей это обеспечивает точное управление и простоту обслуживания. Редуктор имеет червячную передачу и функцию обратной самоблокировки. Ворота отличаются надежным качеством и превосходными характеристиками. Ширина пластины ворот составляет от 2500 до 3000 мм, и может быть изготовлена на заказ в соответствии с требованиями разработки и дизайна, подходит для регулирования объема воды в сухих каналах.

Четырехточечный тросовый привод

Шкаф управления

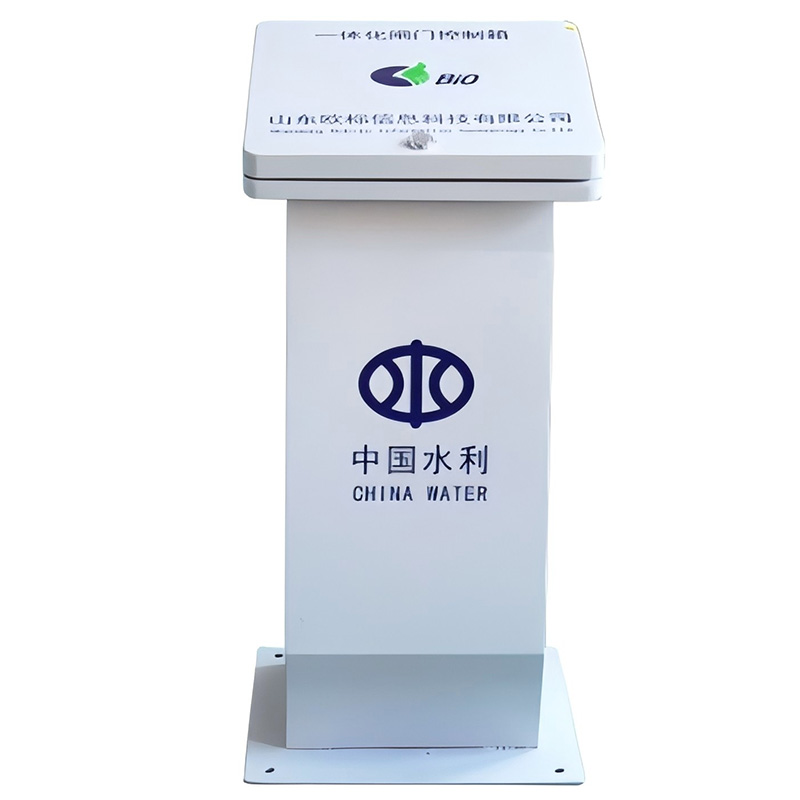

Шкаф местного управления

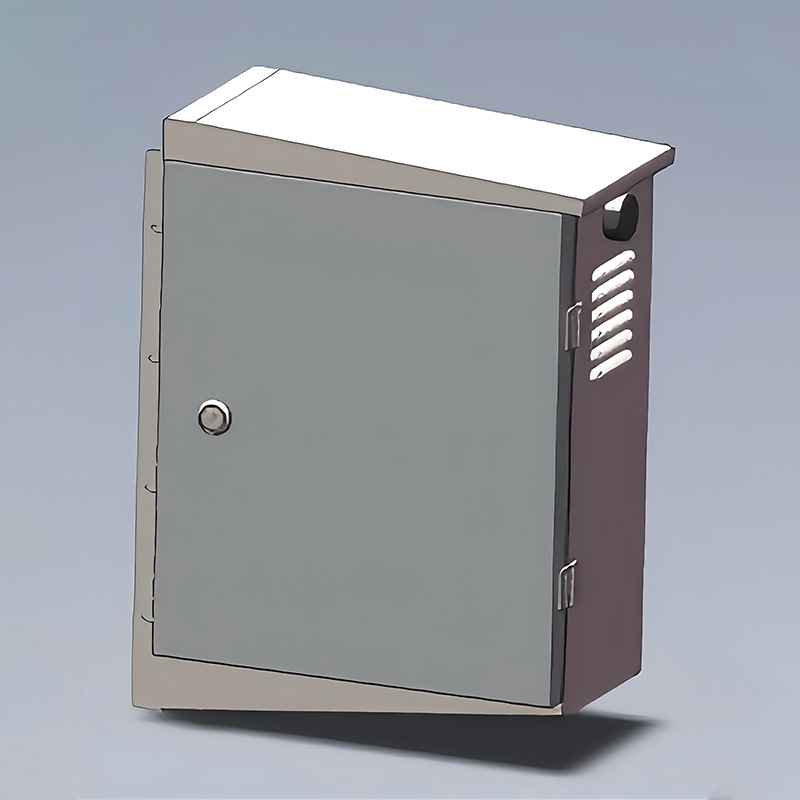

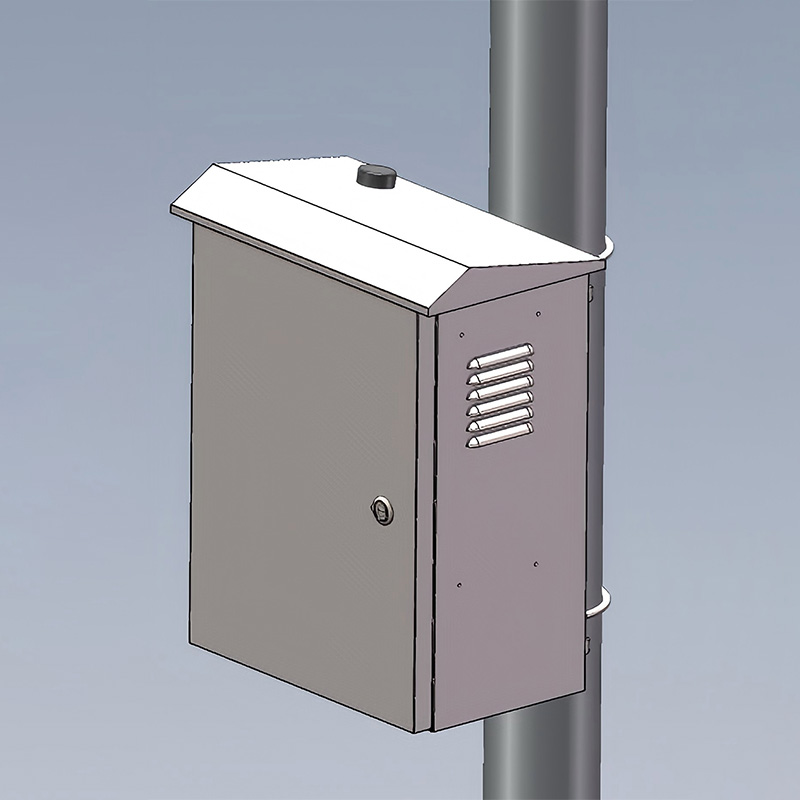

Настенный шкаф управления

Шкафы управления предназначены для автоматизации интеллектуальных комплексных затворов, автоматических секционных затворов, регулирующих шлюзов и водораздельных затворов. Доступны различные варианты исполнения, включая шкафы для местного управления, настенные блоки и модели для поверхностного монтажа.

Во всех устройствах используются компоненты промышленного класса, рассчитанные на работу в широком диапазоне температур; в качестве центрального процессора применяется энергоэффективный чип архитектуры ARM.

Основная печатная плата оснащена встроенной защитой от электростатического разряда (ESD) и скачков напряжения (TVS), а также имеет защитное влагостойкое покрытие, что гарантирует стабильную и долговечную работу в условиях эксплуатации на открытом воздухе.

Система поддерживает подключение к сетям 4G, а также передачу данных по оптоволоконным линиям связи.

Устройство оснащено разнообразными интерфейсами (включая RS-485, беспроводную связь LoRa, цифровые и аналоговые входы/выходы, а также голосовые интерфейсы), что позволяет расширять функциональные возможности системы.

Встроенные алгоритмы измерения расхода обеспечивают поддержку широкого спектра решений для мониторинга потока.
Интеграция данных видеонаблюдения, а также показателей уровня и расхода воды позволяет реализовать интеллектуальное управление затворами на основе взаимосвязанных параметров (например, синхронизация движения затвора с данными видеомониторинга, уровнем воды или скоростью/расходом потока).

Высококонтрастный ЖК-дисплей промышленного класса с сенсорным экраном отображает информацию в режиме реального времени: состояние затвора, степень открытия, режим работы, статус передачи данных, уровень сигнала, заряд аккумулятора и состояние IC-карт. Поддерживаются различные способы управления и настройки параметров, включая использование IC-карт, Bluetooth, инфракрасной связи, удаленного веб-интерфейса и мобильных приложений.

Комплексная система аварийной сигнализации автоматически обнаруживает, регистрирует и сообщает об отклонениях в работе аккумулятора, двигателя, системы измерения расхода, механизма управления затвором и каналов связи.

Система поддерживает различные варианты электропитания (в том числе от городской электросети, аккумуляторов или солнечных панелей) и работает в широком диапазоне напряжений, что исключает необходимость создания специализированной энергетической инфраструктуры.
