Блок-схема системы программируемого логического контроллера (ПЛК), преимущества и недостатки, а также часто задаваемые вопросы.
2026-04-09
В области промышленной автоматизации программируемые логические контроллеры (ПЛК) служат основным блоком управления, и качество их установки напрямую определяет стабильность, эффективность работы и безопасность всей системы автоматизации. Будь то управление производственной линией в обрабатывающей промышленности, регулирование оборудования в энергетическом секторе или интеллектуальное управление и техническое обслуживание в строительной отрасли, установка системы ПЛК является важнейшим шагом на пути к автоматизированному управлению. В данной статье будет представлен всесторонний обзор установки системы ПЛК, охватывающий основные понятия, ключевые процессы, преимущества и недостатки, а также ответы на часто задаваемые вопросы, что поможет специалистам и начинающим быстро усвоить ключевые знания.

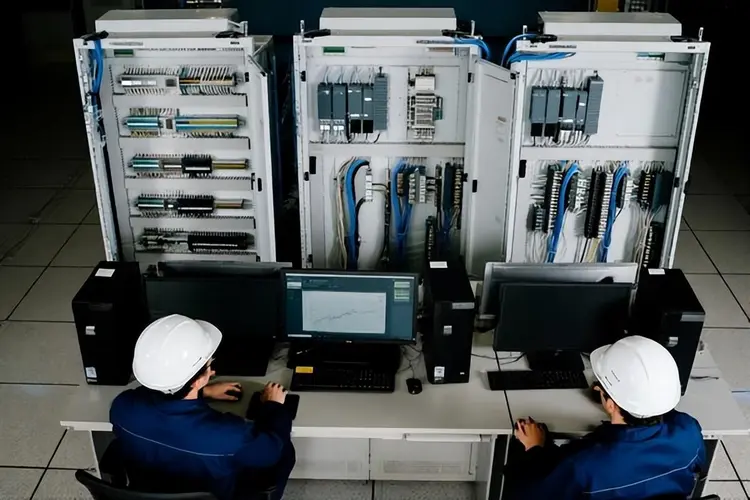

I. Базовое понимание установки системы ПЛК: Что такое установка системы ПЛК? В чем ее основная ценность?
программируемого логического контроллера (ПЛК) — это не просто сборка оборудования, а систематический проект, включающий развертывание оборудования, отладку программного обеспечения и тестирование системных связей. Ключевая задача — точное развертывание аппаратных устройств, таких как главный ПЛК, модули ввода/вывода, модули питания и коммуникационные модули, в соответствии с проектным планом, а также написание программ, настройка параметров и тестирование системной интеграции, чтобы гарантировать, что система ПЛК может точно принимать сигналы с поля, выполнять команды управления и обеспечивать автоматизированное управление целевым оборудованием или производственными процессами.
С точки зрения практической ценности, стандартизированная установка ПЛК-систем может повысить уровень автоматизации промышленного производства и снизить количество ошибок и угроз безопасности, вызванных ручным вмешательством. Благодаря точному программному управлению можно оптимизировать производственные процессы, повысить эффективность производства и качество продукции. Кроме того, ПЛК-системы обладают хорошей масштабируемостью и совместимостью, а стандартизированная установка может заложить основу для последующих модернизаций системы и расширения функциональности, адаптируясь к индивидуальным потребностям различных отраслей. Это основная причина их широкого использования в производстве, энергетике, транспорте и других областях.
II.Основной процесс установки системы ПЛК: полный анализ от предварительной подготовки до пробного запуска.
Установка системы ПЛК должна осуществляться в соответствии с основной логикой «предварительное планирование — установка оборудования — отладка программного обеспечения — совместная отладка и эксплуатация». Каждый этап имеет четкие процедуры и меры предосторожности, а именно:
(I) Предварительная подготовка: ключевой этап закладки фундамента для установки.
Предварительная подготовка напрямую влияет на эффективность и качество монтажа и включает в себя три основных момента: Во-первых, обследование площадки и разработка схемы. Необходимо разработать подробный план монтажа, основанный на условиях окружающей среды (температура, влажность, пыль, электромагнитные помехи и т. д.), компоновке оборудования и требованиях к управлению в конкретном сценарии применения (например, цеха, электростанции, интеллектуальные здания и т. д.), а также уточнить место установки, путь прокладки проводов и меры защиты оборудования, такого как главный ПЛК, модули и клеммные колодки; Во-вторых, проверка оборудования и материалов. Необходимо убедиться, что модель и технические характеристики оборудования, такого как главный ПЛК, модули ввода/вывода, источники питания, кабели и клеммные колодки, соответствуют проектному плану, а также проверить целостность внешнего вида оборудования, отсутствие повреждений, ослабления креплений или других проблем, чтобы гарантировать соответствие всего оборудования стандартам качества; В-третьих, подготовка инструментов. Необходимо заранее подготовить инструменты для монтажа и тестирования, такие как отвертки, обжимные клещи, мультиметры и осциллографы, и убедиться в их исправности.

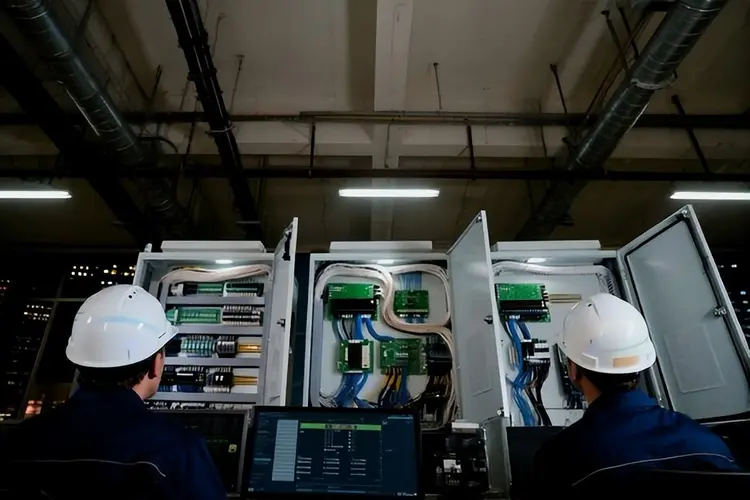

(II) Установка оборудования: Точное развертывание для обеспечения стабильной работы оборудования.
Монтаж оборудования является ключевым этапом установки системы ПЛК и должен строго соблюдаться в соответствии с рабочими процедурами во избежание неисправностей оборудования из-за неправильной установки. Конкретные этапы включают:
Установка основного блока и модулей ПЛК: Выберите ровное, сухое место для установки, свободное от электромагнитных помех . Для обеспечения надежной установки и предотвращения влияния вибрации на производительность оборудования предпочтительнее использовать рельсовый монтаж. Устанавливайте модули в следующем порядке: «Основной блок — Модуль питания — Модуль ввода/вывода — Модуль связи», оставляя достаточное расстояние между модулями для отвода тепла и проведения последующего обслуживания.
Монтаж проводки: Строго следуйте схеме подключения. Силовые и сигнальные линии следует прокладывать раздельно во избежание электромагнитных помех. При монтаже проводки убедитесь, что клеммы надежно соединены, чтобы избежать ослабления и плохого контакта. Одновременно с этим, сделайте соответствующие маркировки проводов для облегчения последующего поиска и устранения неисправностей и технического обслуживания. Для входных и выходных сигнальных линий выбирайте соответствующие кабели в зависимости от типа сигнала (аналоговый или цифровой). Для аналоговых сигналов следует использовать экранированные кабели, при этом экран должен быть заземлен на одном конце.
Меры защиты: В агрессивных средах (таких как высокая температура, высокая влажность, пыль, коррозионные газы и т. д.) для оборудования ПЛК следует устанавливать защитные корпуса, а также проводить влаго-, пыле-, коррозионно-стойкую и взрывозащитную обработку; необходимо обеспечить надлежащее заземление оборудования и соответствие сопротивления заземления техническим требованиям, а также избегать статического электричества и электромагнитных помех, влияющих на работу системы.
(III) Отладка программного обеспечения: написание программ для реализации управляющей логики.
После завершения установки оборудования требуется отладка программного обеспечения. Суть этого процесса заключается в преобразовании управляющей логики в программу, которую может распознать ПЛК, и в завершении настройки параметров. Конкретные шаги включают:
Программирование: В зависимости от требований к управлению, используйте программное обеспечение для программирования ПЛК (например, Siemens Step7, Mitsubishi GX Works2 и др.) для написания лестничных диаграмм, функциональных блок-схем или программ в виде списков инструкций, обеспечивая ясность логики программы и отсутствие синтаксических ошибок;
Загрузка программы и настройка параметров: Загрузите написанную программу в главный ПЛК и настройте соответствующие параметры в соответствии с требованиями объекта (например, типы входных и выходных сигналов, параметры связи, параметры таймера и счетчика и т. д.).
Отладка в одной точке: Проверка входных и выходных сигналов по отдельности для подтверждения того, что ПЛК может точно принимать сигналы от полевых датчиков (таких как фотоэлектрические переключатели, бесконтактные переключатели и т. д.) и правильно управлять исполнительными механизмами (такими как цилиндры, двигатели, электромагнитные клапаны и т. д.), чтобы убедиться в нормальной работе каждой сигнальной точки.

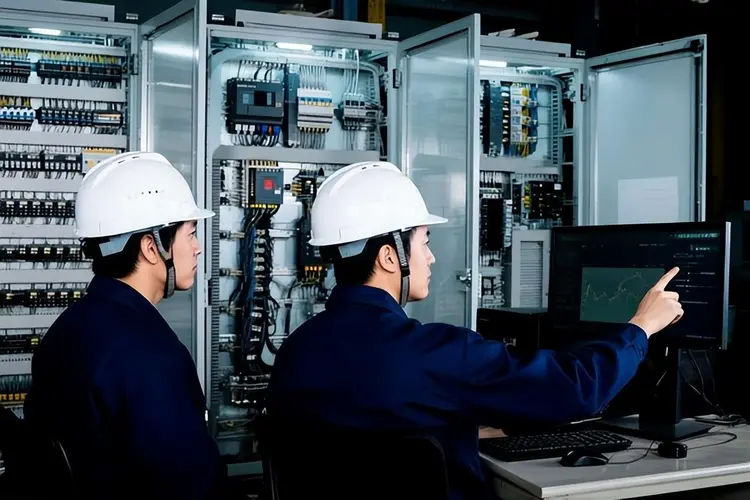

(iv) Совместная отладка и эксплуатация: Системная взаимосвязь для проверки общей производительности.
После успешной отладки в одной точке система переходит в фазу интегрированной отладки и эксплуатации, ядром которой является проверка работоспособности связей и точности управления всей системой ПЛК. Конкретные операции включают: запуск системы ПЛК, моделирование реальных сценариев работы на объекте и проверку возможности системы выполнения автоматизированного процесса управления в соответствии с заданной логикой; мониторинг рабочих параметров оборудования (таких как скорость, давление, температура и т. д.) для проверки соответствия точности управления требованиям; непрерывная пробная эксплуатация в течение определенного периода времени (обычно 24-72 часа) для наблюдения за стабильностью системы и выявления любых аварийных сигналов, потери сигнала или других проблем; в случае возникновения каких-либо отклонений, оперативное устранение неполадок и оптимизация программных или аппаратных соединений.
III. Преимущества и недостатки установки системы ПЛК: всесторонний анализ
Понимание преимуществ и проблем, связанных с установкой систем ПЛК, помогает специалистам избегать рисков и использовать преимущества в практической работе. Ниже приводится подробный анализ:
(i) Плюсы
Повышение уровня автоматизации и снижение трудозатрат: после установки системы ПЛК можно реализовать автоматизированное управление производственным процессом, сократить количество звеньев ручного управления, снизить трудозатраты и избежать ошибок и угроз безопасности, связанных с ручным управлением.
Высокая точность управления и стабильная работа: ПЛК обладает мощными возможностями логического управления и обработки данных, что позволяет точно принимать и обрабатывать сигналы с места событий, обеспечивая высокую точность управления, надежность оборудования и хорошую стабильность непрерывной работы, что эффективно повышает эффективность производства и качество продукции.
Высокая масштабируемость и широкая адаптируемость: система ПЛК поддерживает расширение за счет множества модулей (таких как модули ввода/вывода, коммуникационные модули, модули специальных функций и т. д.) и позволяет гибко расширять функциональные возможности в соответствии с последующими производственными потребностями, адаптируясь к требованиям управления в различных отраслях и сценариях.
Простота обслуживания и поиска неисправностей: при стандартной установке системы ПЛК предоставляются соответствующие маркировки проводов и документация, а сам ПЛК обладает комплексными функциями диагностики неисправностей, что позволяет быстро определить место поломки и снизить сложность и стоимость обслуживания.
(ii) Недостатки (вызов)
исполнительные механизмы и т. д.), а также затраты на установку и ввод в эксплуатацию систем ПЛК HYPERLINK "https://news.163.com/news/search?keyword=%E6%89%A7%E8%A1%8C%E5%99%A8" высоки, что ложится тяжелым бременем на малые и средние предприятия при первоначальных инвестициях.
Высокий технический порог: установка систем ПЛК требует знаний в различных областях, таких как развертывание оборудования, программирование и электромонтаж, что предъявляет к монтажникам высокие профессиональные требования, а также наличие прочных знаний в области электротехники и программирования.
Ограниченная адаптивность к окружающей среде: Хотя адаптивность можно улучшить с помощью защитных мер, оборудование ПЛК по-прежнему предъявляет определенные требования к факторам окружающей среды, таким как температура, влажность и электромагнитные помехи. Слишком суровые условия окружающей среды могут повлиять на стабильность работы системы.
Для последующих обновлений требуется профессиональная поддержка: если систему ПЛК необходимо модернизировать или оптимизировать ее программу, для этого по-прежнему необходимы профессиональные специалисты, поскольку обычным сотрудникам это сложно выполнить.
IV.Часто задаваемые вопросы по установке ПЛК: ответы на распространенные вопросы в отрасли.
В процессе установки систем ПЛК специалисты часто сталкиваются с различными проблемами. Ниже приведены ответы на часто задаваемые вопросы:
В1: Как избежать влияния электромагнитных помех на работу системы ПЛК во время установки?
A1: Электромагнитных помех можно избежать тремя способами: Во-первых, оптимизировать проводку. Силовые линии (например, линии питания двигателей) и сигнальные линии (например, линии сигналов датчиков и линии ввода/вывода ПЛК) следует прокладывать раздельно с интервалом не менее 30 см. Если они должны пересекаться, их следует прокладывать перпендикулярно. Во-вторых, использовать экранированные кабели. Экранированные кабели следует использовать предпочтительно для аналоговых и высокочастотных сигналов, при этом экранирующий слой должен быть заземлен на одном конце (сопротивление заземления ≤4 Ом). В-третьих, заземлить оборудование. Главный блок ПЛК, силовой модуль, шкаф управления и т. д. должны быть надежно заземлены для формирования единой системы заземления, чтобы избежать статического электричества и электромагнитных помех.
В2: После подключения модулей ввода/вывода ПЛК, в чем может быть причина потери сигнала или ложных срабатываний? Как это можно исправить?
A2: Распространенные причины и решения: 1. Ослабленная проводка: Проверьте, надежно ли затянуты клеммы, и укрепите ослабленную проводку. 2. Короткое замыкание или обрыв в сигнальной линии: Используйте мультиметр для проверки целостности линии и устраните любые короткие замыкания или обрывы. 3. Неисправность датчика или исполнительного механизма: Замените неисправный датчик или исполнительный механизм и проверьте, вернулся ли сигнал в норму. 4. Электромагнитные помехи: Оптимизируйте проводку и заземление в соответствии с методом, описанным в вопросе 1, для уменьшения помех.
В3: После установки системы ПЛК программа некорректно выполняется во время пробной эксплуатации. Как следует устранить эту проблему?
A3: Шаги по устранению неполадок следующие: Во-первых, проверьте логику программы. Используйте программное обеспечение для мониторинга состояния выполнения программы в режиме реального времени и проверьте наличие логических ошибок (например, неправильные настройки таймера, отсутствующие контакты и т. д.). Исправьте все проблемы в программе. Во-вторых, проверьте конфигурацию параметров. Убедитесь, что типы входных/выходных сигналов, параметры связи и другие конфигурации соответствуют проектным требованиям. Перенастройте все некорректные параметры. В-третьих, проверьте аппаратные соединения. Еще раз убедитесь в правильности проводки между главным ПЛК и модулями, а также между модулями и полевыми устройствами. Исправьте все некорректные соединения. В-четвертых, проверьте источник питания. Убедитесь, что напряжение питания системы ПЛК стабильно, чтобы избежать ненормальной работы программы из-за колебаний напряжения.
В4: Какие специальные защитные меры необходимы при установке системы ПЛК в условиях высокой температуры и запыленности цеха?
A4: Для работы в условиях высоких температур и запыленности защитные меры включают в себя: Во-первых, установку защитного корпуса. Выберите пыле- и термостойкий защитный корпус для оборудования ПЛК с предварительно просверленными вентиляционными отверстиями для предотвращения перегрева. Во-вторых, улучшение теплоотвода. Если температура окружающей среды слишком высока (превышает диапазон рабочих температур ПЛК, обычно 0-60℃), установите внутри шкафа управления вентилятор или кондиционер для снижения температуры окружающей среды. В-третьих, регулярную очистку. Разработайте план регулярной очистки для своевременного удаления пыли с оборудования и корпуса, предотвращая накопление пыли, влияющее на теплоотвод и производительность оборудования. В-четвертых, выбор термостойких и пылезащитных модулей. Отдавайте приоритет модулям ПЛК, адаптированным к суровым условиям окружающей среды, чтобы повысить общую адаптивность системы.
В5: После установки системы ПЛК, какую документацию необходимо создать? Каково её назначение?
A5: Необходимая документация включает в себя: проектную документацию, перечень оборудования, схему электропроводки, программный код и таблицу конфигурации параметров, отчет о пробной эксплуатации, записи об устранении неполадок и т. д. Цель этих документов: обеспечить основу для последующего технического обслуживания, позволяя обслуживающему персоналу быстро понять структуру системы и электропроводку; служить справочным материалом для модернизации и модификации системы, обеспечивая бесперебойное выполнение работ по модернизации и модификации; и облегчить ознакомление новых сотрудников с системой, повышая эффективность командной работы.
V.Ключевые моменты и тенденции развития отрасли в сфере установки систем ПЛК.
Монтаж системы программируемого логического контроллера (ПЛК) — это высокосистематизированная и специализированная задача. Она требует строгого соблюдения основного процесса: «предварительная подготовка — установка оборудования — отладка программного обеспечения — совместный ввод в эксплуатацию и работа». Необходимо уделять внимание стандартам электропроводки, надежному заземлению и адекватной защите. В то же время, для обеспечения стабильной работы системы крайне важно четкое понимание ее преимуществ и проблем, а также точные решения распространенных неполадок в процессе монтажа.
С развитием Индустрии 4.0 установка ПЛК-систем также демонстрирует тенденцию к интеллектуальному и цифровому развитию. В будущем ПЛК-системы будут все больше интегрироваться с такими технологиями, как Интернет вещей, большие данные и искусственный интеллект, что потребует тщательного подхода к развертыванию и отладке интеллектуального оборудования во время установки. Одновременно с этим модульные и стандартизированные методы установки будут постепенно распространяться, снижая технические барьеры для монтажа и повышая эффективность. Для специалистов постоянное совершенствование профессиональных навыков и адаптация к потребностям развития отрасли имеют важное значение для успешного карьерного роста в области установки ПЛК-систем.
