В линейку ПЛК Siemens вошел новый член.

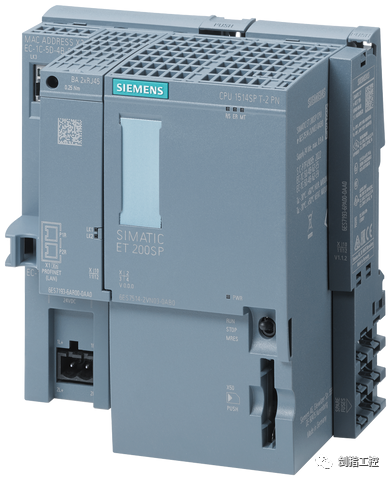

Процессоры CPU 1514SP T-2 PN и CPU 1514TP TF-2PN подходят для приложений со средними требованиями к диапазону программ и скорости обработки. Они способны решать сложные задачи, ориентированные на управление движением, такие как последовательные станки, специализированные станки и задачи межотраслевой автоматизации в машиностроении. Кроме того, эти процессоры также подходят для приложений, требующих распределенной конфигурации через PROFINET IO.

Оснащен двумя встроенными интерфейсами:

Три интерфейса PROFINET:

—X1, двухпортовый коммутатор (требуется соответствующий шинный адаптер)

— PROFINET IO RT и IRT

—X2, с 1 портом

PROFINET IO RT

Основные характеристики процессора 1514SP T/TF-2 PN:

Интегрированные функции управления движением для регулирования скорости, позиционирования и синхронизации осей (шестерни и кулачки, зубчатые передачи), поддержка внешних энкодеров , выходных кулачков/направляющих кулачков и измерительных входов.

Технические устройства, используемые для управления кинематикой до четырех интерполированных осей, такие как декартовы входные устройства, треугольные захваты, роликовые захваты, шарнирные манипуляторы, цилиндрические роботы, треножные захваты и SCARA.

Операция синхронизации нескольких контроллеров SIMATIC S7-1500T между ПЛК.

Производительность управления движением (приблизительно 11 осей позиционирования при тактовой частоте сервопривода 4 мс, достижение 35% использования системы за счет управления движением)

Интеграция безопасности

Инновационный дизайн и эксплуатация

Интегрированная системная диагностика

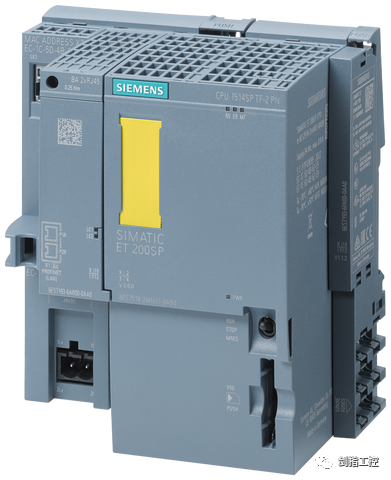

Основные особенности процессора 1514SP TF-2 PN с защитой от сбоев:

Распределенная конфигурация через PROFINET IO и PROFIsafe

В нем имеется библиотека всех распространенных функций безопасности, сертифицированных Немецким агентством технической инспекции (TÜV).

Проверка осуществляется на основе документации программы, соответствующей стандартам.

Обеспечьте простоту повторного использования с помощью концепции библиотек.

Его можно использовать для задач, связанных с безопасностью, в соответствии со стандартами IEC 61508 до SIL 3 и ISO 13849-1 до PL e.

Объем ресурсов управления движением, занимаемых объектом процесса:

Ось вращения = 40

Ось позиционирования = 80

Синхронный вал = 160

Внешний энкодер = 80

Cam=20

Траектория кулачка = 160

зонд=40

Объем ресурсов управления движением, занимаемых объектом кулачкового диска:

Кулачковая пластина (1000 точек и 50 сегментов) = 2

Кулачковая пластина (10 000 точек и 50 сегментов) = 20

Движущийся объект = 30

Свинцовый вал агента = 3

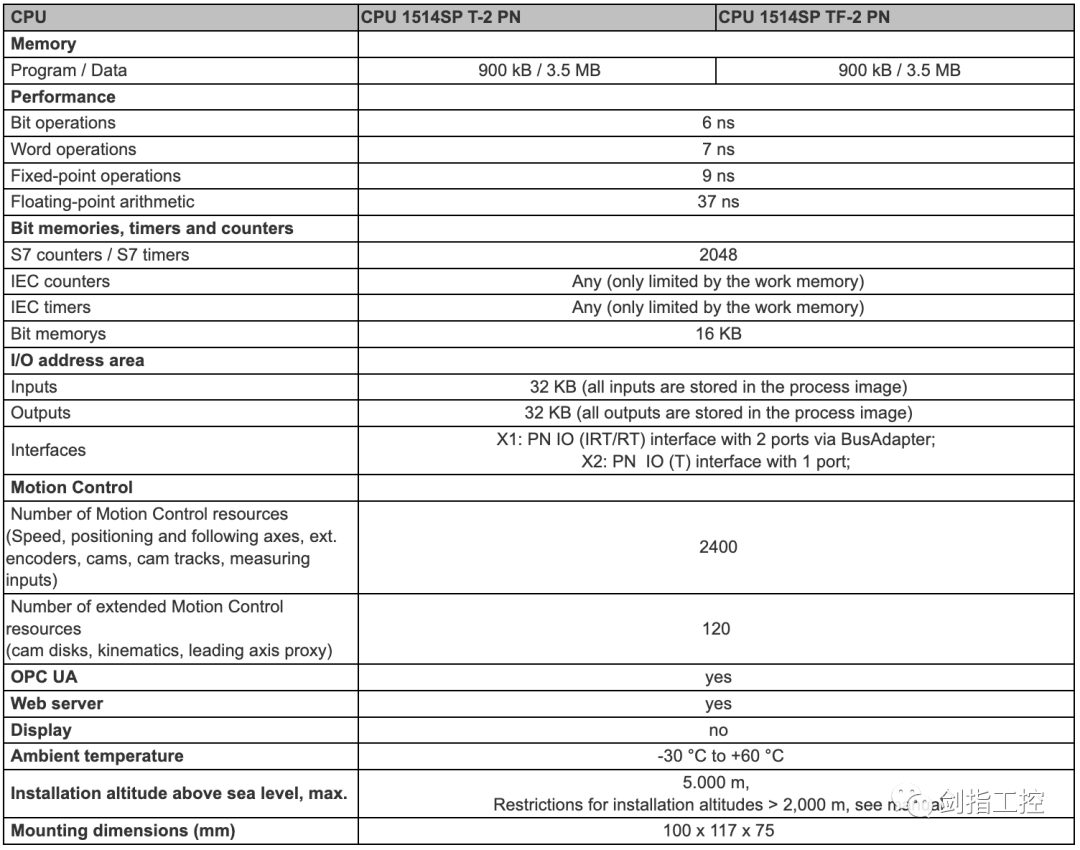

Основные параметры
