Основные функции шкафов управления ПЛК: логическое управление, управление технологическими процессами и защита.
2026-06-09

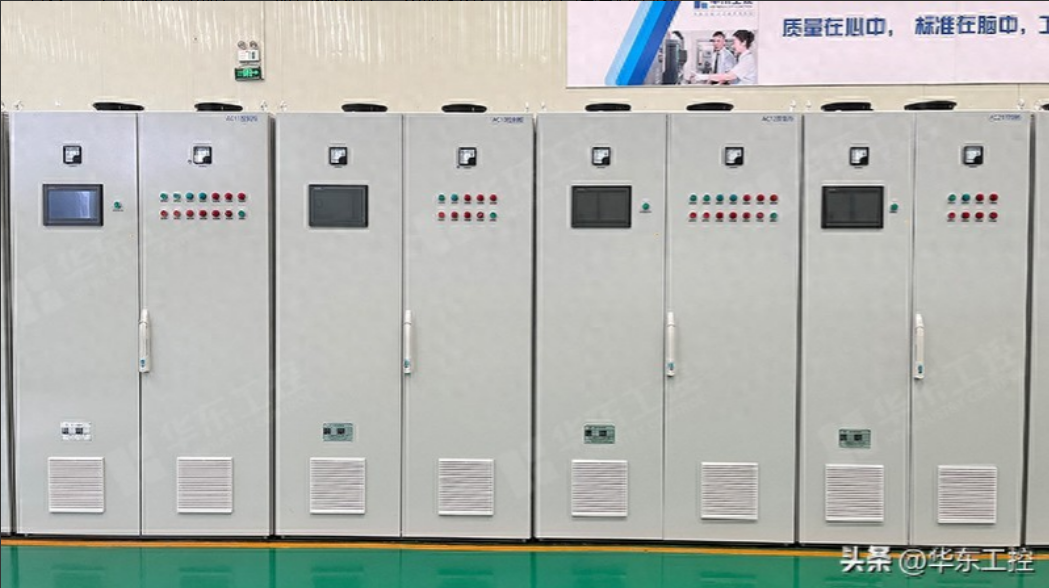

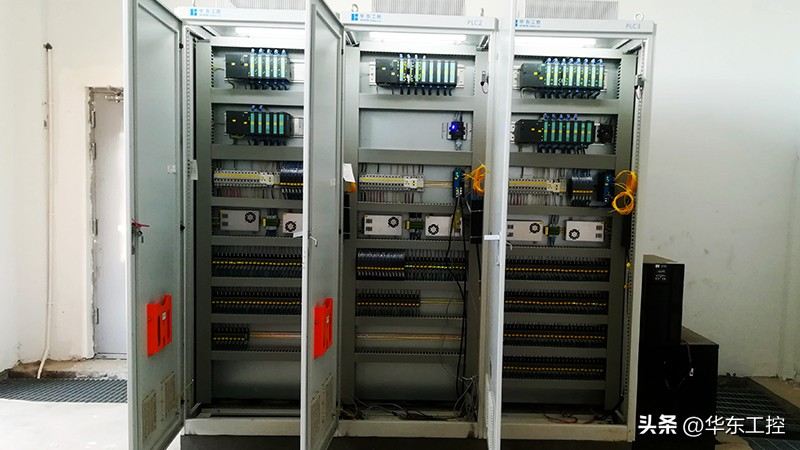

В системах промышленной автоматизации шкафы управления ПЛК считаются «мозгом» производственной линии. Они объединяют программируемый логический контроллер (ПЛК) с различными электрическими компонентами (такими как автоматические выключатели, реле, сенсорные экраны и частотные преобразователи), обеспечивая автоматическое управление промышленным оборудованием посредством программного обеспечения. Широкое применение шкафов управления ПЛК в обрабатывающей промышленности, энергетике, охране окружающей среды и транспорте обусловлено их четырьмя ключевыми функциями: логическим управлением, управлением технологическими процессами, сетевой связью и защитой.
I. Логическое управление: Реализация управления последовательностью и блокировками оборудования.
Логическое управление является основной и ключевой функцией шкафа управления ПЛК. Оно заменяет традиционную систему релейных контакторов, используя лестничные диаграммы или структурированное текстовое программирование для достижения сложного управления последовательностью работы оборудования и логики блокировки.
Управление запуском, остановкой и последовательностью: для такого оборудования, как двигатели, клапаны, конвейерные ленты и роботизированные манипуляторы на производственной линии, шкаф управления ПЛК выдает команды запуска или остановки последовательно в соответствии с заданными этапами процесса. Например, на сборочной линии ПЛК сначала запускает конвейерную ленту, затем активирует роботизированный манипулятор для захвата деталей и, наконец, запускает прессовальное оборудование — каждый этап основан на сигнале завершения предыдущего этапа, обеспечивая упорядоченное протекание процесса.
Блокировка и перекрестная защита: когда несколько устройств взаимно ограничены, управление с помощью логики ПЛК может предотвратить сбои в работе. Например, в схеме управления двигателем прямого и обратного хода программа ПЛК гарантирует, что контакторы прямого и обратного хода никогда не сработают одновременно; в системе дробилки запуск дробилки разрешен только после запуска вентилятора пылесборника. Такая программная блокировка более гибкая и проще в модификации, чем аппаратная блокировка.
Подсчет и синхронизация: ПЛК имеет большое количество встроенных таймеров и счетчиков, что позволяет обеспечить точную синхронизацию по времени, импульсные выходы и подсчет продукции. Например, в шкафу управления можно настроить остановку конвейерной ленты через 10 секунд работы или автоматическую смену паллет, когда общее количество упаковок достигнет 100.
Заменяет сложные релейные сети: последовательная логика, которая раньше требовала десятков реле, теперь может быть реализована с помощью небольшой программы ПЛК, что экономит место в шкафу управления и значительно повышает надежность и ремонтопригодность.
II. Управление технологическим процессом: Точная настройка параметров непрерывного процесса.
Управление технологическими процессами является основным применением шкафов управления на базе ПЛК в обрабатывающей промышленности. Оно обеспечивает замкнутый контур регулирования непрерывно изменяющихся аналоговых величин, таких как температура, давление, расход, уровень жидкости и значение pH, гарантируя, что параметры процесса остаются стабильными вблизи заданных значений.
ПИД-регулирование: ПЛК имеет встроенный модуль алгоритма ПИД-регулирования (пропорционально-интегрально-дифференциального). Он считывает значения в реальном времени с датчиков (таких как датчики давления и термопары) через модуль аналогового ввода, сравнивает эти значения с заданным значением, вычисляет величину корректировки, а затем управляет исполнительным механизмом (таким как регулирующий клапан, частотный преобразователь или нагреватель) через модуль аналогового вывода. Например, при управлении реактором ПЛК считывает температуру реактора и автоматически регулирует открытие парового клапана для строгого поддержания температуры на уровне 80±0,5℃.
Каскадное и опережающее управление: Для сложных систем с большой временной задержкой ПЛК могут реализовывать каскадное управление (например, используя температуру рубашки в качестве вторичной переменной и температуру реактора в качестве основной переменной) или опережающее управление (предварительная регулировка мощности нагрева в зависимости от скорости потока подаваемого сырья) для дальнейшего повышения качества управления.
Управление формулами: Во время серийного производства шкаф управления ПЛК может сохранять формулы параметров процесса для нескольких продуктов. Оператору достаточно выбрать «Продукт А» на сенсорном экране, и система автоматически загрузит соответствующий температурный профиль, пороговое давление, время перемешивания и другие параметры, исключая необходимость ручной настройки и предотвращая человеческие ошибки.
Запись данных и анализ тенденций: ПЛК в режиме реального времени загружает собранные данные процесса на главный компьютер, генерируя исторические кривые тренда. Инженеры-технологи могут анализировать эти кривые для оптимизации параметров ПИД-регулятора или корректировки времени реакции, тем самым повышая стабильность и выход продукции.
III. Сетевые коммуникации: построение промышленной нейронной сети для обмена информацией.
Современная промышленность требует обмена данными в режиме реального времени между устройствами, а также между устройствами и системами управления. Шкафы управления ПЛК, обладающие широким спектром коммуникационных интерфейсов и протоколов, стали ключевыми узлами в промышленном интернете вещей (IIoT).
Полевая шина и промышленный Ethernet: Шкаф управления ПЛК поддерживает множество распространенных протоколов связи, таких как Modbus RTU/TCP, PROFINET, EtherNet/IP, PROFIbus DP, CCLink и CANopen. Он может обмениваться данными на высокой скорости с полевыми устройствами, такими как частотные преобразователи, сервоприводы, интеллектуальные счетчики и удаленные станции ввода-вывода, обеспечивая унифицированный мониторинг и чтение/запись параметров распределенных устройств.
Интеграция с системами более высокого уровня: через Ethernet шкаф управления ПЛК может подключаться к системе SCADA или DCS в центральной диспетчерской, передавая в режиме реального времени данные о состоянии оборудования, производительности, энергопотреблении и аварийных сигналах на станцию оператора, одновременно получая инструкции по диспетчеризации от руководства. Менеджеры могут отслеживать динамику всего предприятия на большом экране и удаленно корректировать параметры производства.
Облачные вычисления и удаленное обслуживание: После настройки маршрутизатора 4G/5G или промышленного шлюза, шкаф управления ПЛК может загружать важные данные на облачную платформу. Производители оборудования или заводские инженеры могут удаленно контролировать работу оборудования, получать сигналы о неисправностях и даже выполнять удаленное программирование и диагностику после получения разрешения, что значительно сокращает время реагирования на неисправности и снижает транспортные расходы.
Интеграция с системами MES/ERP: Благодаря протоколам OPCUA или MQTT, шкаф управления ПЛК может обмениваться информацией, такой как показатели производительности, расход материалов и коэффициент использования оборудования, с системой управления производством (MES) и системой планирования ресурсов предприятия (ERP), обеспечивая базовую информационную поддержку для цифровой и интеллектуальной трансформации завода.
IV. Защита безопасности: обеспечение безопасности персонала, оборудования и данных.
Безопасность — это основа промышленных систем управления. Шкафы управления ПЛК создают многоуровневую систему защиты, используя как аппаратные, так и программные средства.
Защита на уровне оборудования:
Защита от перегрузки и короткого замыкания: Входящие и исходящие цепи снабжения оборудованы автоматическими выключателями и предохранителями, предотвращающими возгорание кабелей или перегорание оборудования из-за перегрузки по току.
Комплексная защита электродвигателей: встроенные тепловые реле или электронные устройства защиты двигателя обнаруживают обрыв фазы, блокировку ротора и трехфазный дисбаланс и немедленно отключают питание двигателя в случае неисправности.
Схема аварийной остановки: Независимая от ПЛК схема аварийной остановки, подключаемая напрямую. Нажатие кнопки аварийной остановки напрямую отключает питание катушки главного контактора, обеспечивая возможность принудительной остановки опасного оборудования при любых обстоятельствах (включая сбой ПЛК).
Защита безопасности персонала:
Реле безопасности: Для оборудования повышенного риска, такого как прессы и роботы, в шкаф управления ПЛК можно интегрировать реле безопасности для подключения защитных дверей, световых завес, двухручных кнопок и т. д., обеспечивая функции безопасности, соответствующие стандартам ISO13849 (например, STO, SS1).
Защита от утечки тока: Для ручных инструментов или розеток во влажных условиях предусмотрена защита от утечки тока на 30 мА, предотвращающая поражение электрическим током.
Защита программ и данных:
Шифрование программы ПЛК: предотвращает чтение или изменение логики управления неавторизованным персоналом, защищает секреты технологического процесса и обеспечивает нормальную работу оборудования.
Резервное копирование и восстановление данных: модуль хранения данных в шкафу управления позволяет регулярно создавать резервные копии рецептов и исторических данных, а также быстро восстанавливать данные даже в случае повреждения карты памяти.
Контроль доступа: Сенсорный экран или главный компьютер могут быть настроены с использованием многоуровневых паролей (оператор, техник, администратор). Различные роли могут получать доступ к экрану и параметрам только в пределах разрешенного диапазона, что предотвращает случайное изменение.
Резервирование и отказоустойчивость: для критически важных процессов можно настроить резервные ПЛК с возможностью работы на двух машинах, резервные источники питания и резервные кольцевые сети связи. При отказе основного ПЛК резервный ПЛК автоматически берет на себя его функции, обеспечивая бесперебойное переключение и гарантируя непрерывное производство.
Шкафы управления ПЛК стали ключевым оборудованием в промышленной автоматизации, поскольку они сочетают в себе точность логического управления, стабильность управления технологическими процессами, возможности сетевой связи и надежность защиты. Они могут управлять простой упаковочной машиной, полностью автоматизированной водоочистной станцией или сложной автомобильной сборочной линией. Если вы выбираете решение для управления вашей производственной линией или оборудованием, пожалуйста, свяжитесь с нами для получения профессиональной консультации по выбору и технических решений.
