Не понимаете, как работают шкафы управления ПЛК? В этой статье вы найдете много полезной информации!
2026-06-15

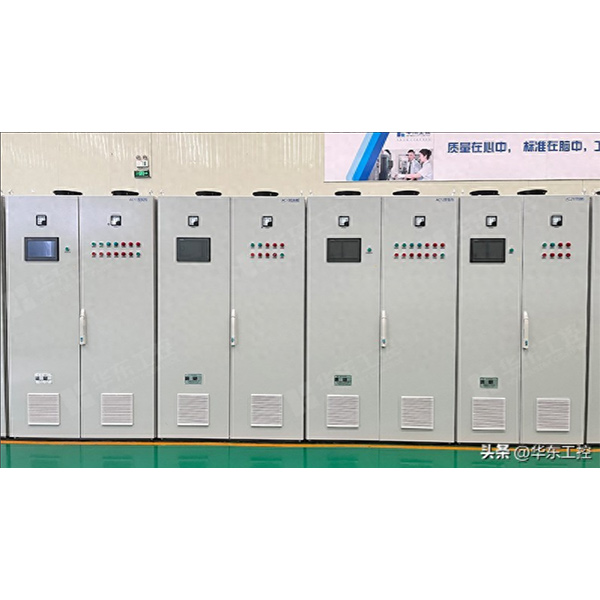

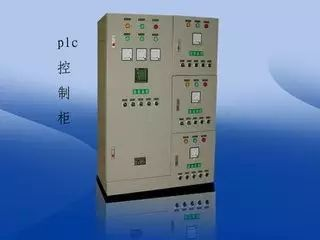

Шкаф управления ПЛК представляет собой полный комплект электрических шкафов, позволяющих управлять двигателями и переключателями.
Шкафы управления ПЛК оснащены защитой от перегрузки, короткого замыкания и обрыва фазы. Они компактны, стабильны и полностью функциональны, и могут быть скомбинированы в соответствии с фактическим масштабом управления. Они позволяют осуществлять автоматическое управление как в рамках одного шкафа, так и в рамках нескольких шкафов, образующих распределенную систему управления (DSC) через промышленные сети Ethernet или промышленные полевые шины. Адаптируемые к различным масштабам задач промышленной автоматизации, они широко используются в таких отраслях, как энергетика, металлургия, химическая промышленность, целлюлозно-бумажная промышленность и очистка сточных вод.
Шкафы управления ПЛК позволяют автоматизировать управление оборудованием и технологическими процессами, обеспечивая идеальную сетевую функциональность. Они отличаются стабильной работой, масштабируемостью и высокой помехоустойчивостью, что делает их ядром и душой современной промышленности. Пользователи могут проектировать шкафы управления ПЛК, шкафы частотных преобразователей и т.д. в соответствии со своими потребностями, а также оснащать их сенсорными экранами человеко-машинного интерфейса для удобства управления.
Типичные области применения включают водоснабжение под постоянным давлением, воздушные компрессоры, вентиляторы и насосы, центральные системы кондиционирования воздуха, портовое оборудование, станки, котлы, бумагоделательное оборудование, пищевое оборудование и т. д.
Давайте вместе повторим некоторые базовые понятия~
В состав шкафа управления ПЛК входят следующие компоненты:

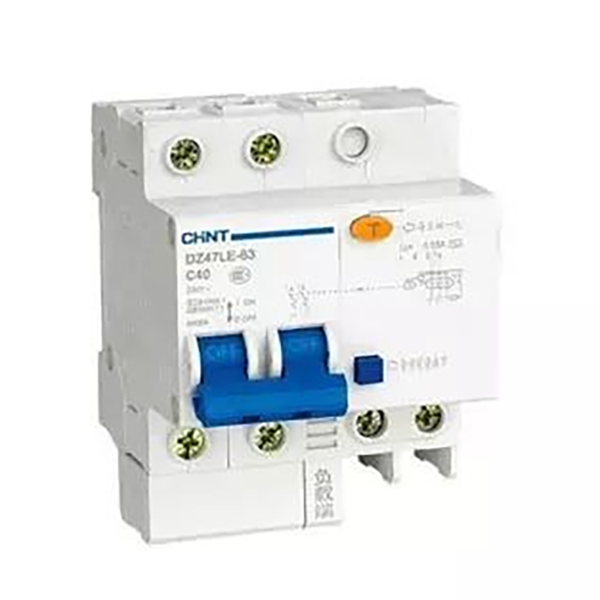

1. Главный воздушный выключатель, который управляет электропитанием всего шкафа и необходим для каждого шкафа.
2.Выбор ПЛК зависит от требований проекта. Если проект небольшой, можно использовать интегрированный ПЛК; если проект крупный, могут потребоваться модульные или платные ПЛК, а также резервирование (т.е. использование двух комплектов поочередно).

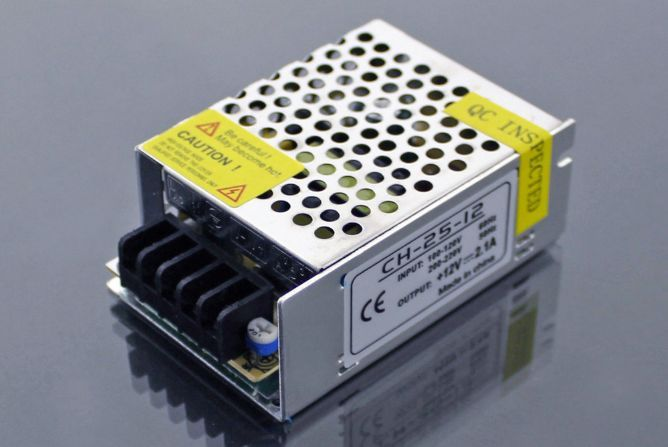

3.Источник питания 24 В постоянного тока : Большинство ПЛК имеют встроенный источник питания 24 В постоянного тока. Необходимость в таком источнике питания зависит от конкретных условий.

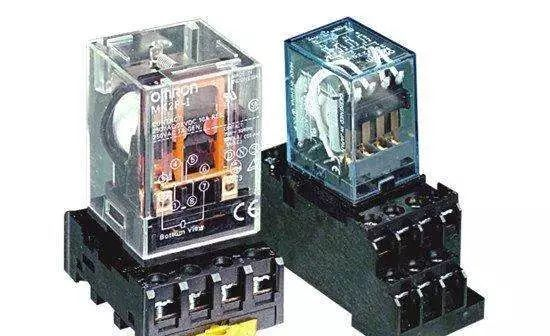

4.Хотя ПЛК, как правило, могут отправлять команды непосредственно в цепь управления, в качестве промежуточного звена может использоваться реле. Если выходное напряжение вашего ПЛК составляет 24 В постоянного тока, но схема цепи управления требует подачи ПЛК напряжения 220 В переменного тока, то необходимо добавить реле к выходу ПЛК. При подаче команды реле активируется, соединяя узел цепи управления с его нормально разомкнутым или нормально замкнутым контактом. Необходимость использования реле зависит от конкретной ситуации.
5.Клеммные колодки необходимы для каждого шкафа управления, и их конфигурация зависит от количества сигналов. Если это просто шкаф управления ПЛК, то, по сути, этого достаточно. Если в вашем шкафу управления необходимо разместить другое оборудование, вам потребуется добавить больше. Например, если вам нужно питать определенные полевые приборы или небольшие блоки управления, вам может потребоваться увеличить количество автоматических выключателей. Или, если вам нужно подключить ПЛК к главному компьютеру, вам может потребоваться добавить переключатели, в зависимости от ситуации.
Условия эксплуатации шкафа управления ПЛК
Источник питания: постоянный ток 24 В, однофазный переменный ток 220 В (-10%, +15%), 50 Гц.
Степень защиты: IP41 или IP20
Условия окружающей среды: температура окружающей среды от 0℃ до 55℃, избегать прямых солнечных лучей; относительная влажность должна быть менее 85% (без конденсации). Держать подальше от источников сильной вибрации и избегать частой или непрерывной вибрации с частотой 10-55 Гц. Избегать воздействия коррозионных и легковоспламеняющихся газов.

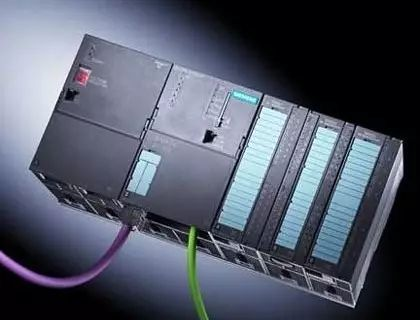

Базовая структура
I.Источник питания.
Источник питания программируемого логического контроллера (ПЛК) играет решающую роль во всей системе. Без хорошего, надежного источника питания ПЛК не может нормально функционировать. Поэтому производители ПЛК уделяют большое внимание проектированию и изготовлению источников питания. Как правило, колебания переменного напряжения в пределах +10% (+15%) позволяют напрямую подключать ПЛК к сети переменного тока без дополнительных мер.
II. Центральный процессор (ЦП)
Центральный процессор (ЦП) является центром управления программируемого логического контроллера (ПЛК). Он принимает и хранит пользовательские программы и данные, вводимые программистом в соответствии с функциями, назначенными системной программой ПЛК; проверяет состояние источника питания, памяти, ввода-вывода и сторожевых таймеров; и может диагностировать синтаксические ошибки в пользовательской программе.
При запуске программируемого логического контроллера (ПЛК) он сначала получает состояние и данные каждого входного устройства в полевых условиях путем сканирования и сохраняет их в области образов ввода/вывода. Затем он построчно считывает пользовательскую программу из памяти пользовательских программ, интерпретирует команды и выполняет логические или арифметические операции в соответствии с инструкциями, отправляя результаты в область образов ввода/вывода или регистр данных. После выполнения всех пользовательских программ он, наконец, передает состояние каждого выхода в области образов ввода/вывода или данные из регистра вывода на соответствующее выходное устройство. Этот цикл продолжается до тех пор, пока контроллер не остановится.
Для дальнейшего повышения надежности программируемых логических контроллеров (ПЛК) в последние годы в крупных ПЛК стали внедрять резервные системы с двумя центральными процессорами или системы голосования с тремя центральными процессорами. Это гарантирует, что даже в случае отказа одного центрального процессора вся система сможет продолжать нормально функционировать.
III. Память, в которой хранится системное программное обеспечение, называется системной программной памятью.
Память, в которой хранится прикладное программное обеспечение, называется пользовательской программной памятью.
IV. Схема интерфейса ввода/вывода
1. Схема интерфейса ввода данных с поля состоит из оптопары и схемы интерфейса ввода данных микрокомпьютера. Ее функция заключается в том, чтобы служить входным каналом для интерфейса между программируемым логическим контроллером и системой управления на поле.
2.Схема интерфейса выходных данных поля интегрирована с регистром выходных данных, схемой управления и схемой запроса прерывания. Ее функция заключается в том, чтобы позволить программируемому логическому контроллеру выдавать соответствующие управляющие сигналы на компоненты выполнения поля через схему интерфейса выходных данных поля.
V. Функциональные модули , такие как модули подсчета и позиционирования.
VI. Принцип работы коммуникационного модуля : При вводе в эксплуатацию программируемого логического контроллера (ПЛК) его рабочий процесс обычно состоит из трех этапов: выборка входного сигнала, выполнение пользовательской программы и обновление выходного сигнала. Завершение этих трех этапов называется одним циклом сканирования. На протяжении всей работы центральный процессор ПЛК многократно выполняет эти три этапа с определенной скоростью сканирования.
1.Этап выборки входного сигнала : На этапе выборки входного сигнала программируемый логический контроллер (ПЛК) последовательно считывает все входные состояния и данные в режиме сканирования и сохраняет их в соответствующих ячейках области изображения ввода-вывода. После завершения выборки входного сигнала процесс переходит к этапам выполнения пользовательской программы и обновления выходного сигнала. В течение этих двух этапов, даже если входные состояния и данные изменяются, состояния и данные соответствующих ячеек в области изображения ввода-вывода не изменяются. Поэтому, если входной сигнал является импульсным, ширина импульсного сигнала должна быть больше одного цикла сканирования, чтобы гарантировать возможность считывания входного сигнала при любых условиях.
2.Этап выполнения пользовательской программы: На этапе выполнения пользовательской программы программируемый логический контроллер (ПЛК) всегда последовательно сканирует пользовательскую программу (лестничную диаграмму) сверху вниз. При сканировании каждой лестничной диаграммы он всегда сначала сканирует управляющую цепь, состоящую из контактов в левой части лестничной диаграммы, и выполняет логические операции над управляющей цепью, состоящей из контактов, в порядке слева направо и сверху вниз. Затем, на основе результата логической операции, он обновляет состояние соответствующего бита в области памяти системной оперативной памяти логической катушки; или обновляет состояние соответствующего бита в области образа ввода-вывода выходной катушки; или определяет, следует ли выполнять специальную функциональную инструкцию, указанную в лестничной диаграмме.
То есть, во время выполнения пользовательской программы неизменными остаются только состояние и данные входных точек в области образа ввода-вывода, в то время как состояние и данные других выходных точек и программных устройств в области образа ввода-вывода или области хранения системной оперативной памяти могут изменяться. Более того, результат выполнения программы, представленной на лестничной диаграмме выше, повлияет на лестничную диаграмму ниже, использующую эти катушки или данные; наоборот, состояние или данные логических катушек, обновленные на лестничной диаграмме ниже, могут повлиять на программу выше только в следующем цикле сканирования.
В процессе выполнения программы, если используются инструкции немедленного ввода-вывода, доступ к точкам ввода-вывода осуществляется напрямую. Даже при использовании инструкций ввода-вывода значение регистра образа процесса на входе не обновляется; программа напрямую извлекает значение из модуля ввода-вывода. Регистр образа процесса на выходе обновляется немедленно, что несколько отличается от немедленного ввода.
3.Фаза обновления выходных данных: После сканирования пользовательской программы программируемый логический контроллер (ПЛК) переходит в фазу обновления выходных данных. В течение этого периода ЦПУ обновляет все схемы защелкивания выходных сигналов в соответствии с соответствующими состояниями и данными в области образа ввода-вывода, а затем управляет соответствующими периферийными устройствами через выходные цепи. Именно в этот момент ПЛК фактически выдает выходные данные.
Характеристики программируемых логических контроллеров
1.Система отличается гибкостью конфигурации и легкостью расширения, ее специализацией является управление с помощью переключателей; она также может осуществлять ПИД-регулирование непрерывных процессов; и она может формировать сложные системы управления с базовыми системами, такими как DDC и DCS, для достижения комплексной автоматизации производственного процесса.
2.Простота использования и программирования, использование лаконичных лестничных диаграмм, логических схем или списков операторов в качестве языков программирования, не требующих компьютерных знаний. Поэтому циклы разработки системы короткие, а отладка на месте проста. Кроме того, программу можно модифицировать в режиме онлайн, изменяя схему управления без разборки оборудования.
3.Он способен адаптироваться к различным суровым условиям эксплуатации, обладает высокой помехоустойчивостью и надежностью, значительно превосходя другие модели.
