Шкафы управления на базе ПЛК: как оставаться «непоколебимыми» в суровых условиях, характеризующихся высокими температурами, масляным туманом и вибрацией?
2026-05-25
В современных промышленных условиях — будь то сталеплавильные цеха, линии химического производства или предприятия по выпуску тяжелого машиностроения — шкафы управления на базе ПЛК (программируемых логических контроллеров) зачастую подвергаются суровым испытаниям, обусловленным агрессивной внешней средой: высокими температурами, масляным туманом и вибрацией. В случае отказа системы управления последствия могут варьироваться от незначительных простоев оборудования до серьезных аварий и происшествий, связанных с безопасностью. Каким же образом по-настоящему надежный шкаф управления ПЛК способен сохранять стабильную работоспособность в столь экстремальных условиях? В данной статье представлен всесторонний анализ этой темы, рассматривающий данный вопрос с различных точек зрения, включая особенности конструкции, применяемые материалы и стратегии защиты.

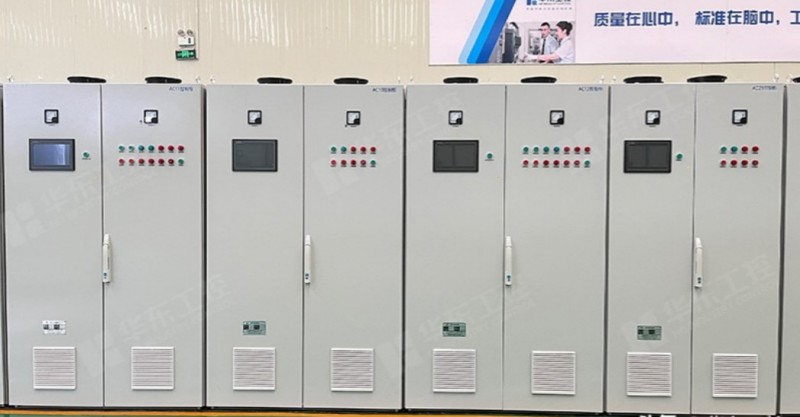

I. Противодействие «тепловому удару»: интеллектуальные стратегии контроля температуры для условий высоких температур
1. Сочетание активного охлаждения с пассивной теплоизоляцией
Эффективная конструкция воздуховодов: использование независимых воздушных каналов для изоляции источников тепла, что гарантирует отсутствие прямого попадания горячего наружного воздуха в зону размещения электрических компонентов.
Теплообменники и модули кондиционирования: интеграция промышленных кондиционеров или теплообменников внутрь корпуса для поддержания внутренней температуры в безопасном и стабильном диапазоне в условиях повышенных температур.
Обработка поверхности корпуса: нанесение светлых термостойких покрытий для отражения теплового излучения, а также добавление внутренних изоляционных слоев для блокирования теплопроводности извне.
2. Выбор термостойких ключевых компонентов
Основные компоненты — такие как модули ПЛК (PLC) и блоки питания — подбираются в исполнении с расширенным температурным диапазоном (как правило, рабочая температура составляет от -20°C до 70°C).
В кабелях используются высокотемпературные изоляционные материалы (например, силиконовая резина, тефлон) для предотвращения старения изоляции.
Контакты и разъемы подвергаются золочению или серебрению для минимизации проблем с качеством контакта, вызванных окислением при высоких температурах.

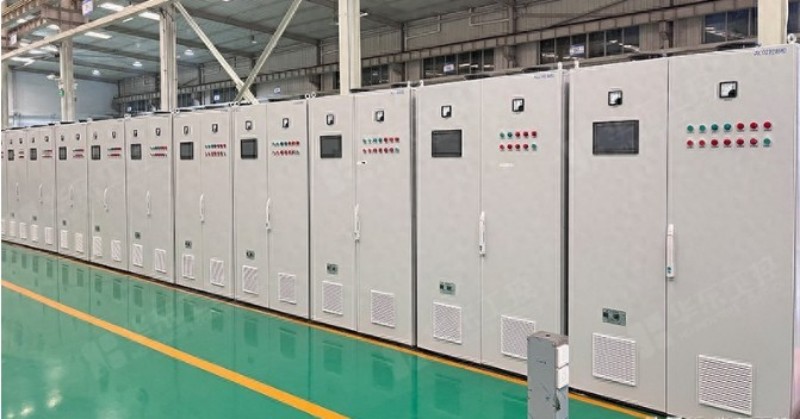

II. Борьба с «проникновением масляного тумана»: системы полной герметизации и защиты с избыточным давлением
1. Классы защиты IP и специализированные технологии герметизации
Корпус обеспечивает класс защиты IP65 или выше; в местах стыков дверей используется комбинация уплотнительных лент из силиконовой резины и лабиринтной конструкции.
В точках ввода и вывода кабелей применяются полностью герметичные кабельные вводы или водонепроницаемые разъемы для предотвращения просачивания масляного тумана через зазоры вокруг кабелей.
Периферийные устройства — такие как кнопки и световые индикаторы — также подбираются как полностью герметичные изделия промышленного класса.
2. Система вентиляции с избыточным давлением: создание среды с микро-избыточным давлением
Внутрь корпуса подается отфильтрованный чистый воздух, создавая внутреннее давление, которое немного превышает давление окружающей среды.
Это эффективно предотвращает проникновение наружного масляного тумана и пыли внутрь корпуса через мельчайшие зазоры.
При использовании совместно с фильтрами масляного тумана эта система гарантирует чистоту поступающего воздуха.
3. Маслостойкая обработка поверхностей
Поверхность корпуса имеет напыление из эпоксидной смолы или изготовлена из нержавеющей стали.
Внутренние компоненты покрываются «трехзащитным» лаком (устойчивым к влаге, плесени и соляному туману) для формирования защитной пленки. Это обеспечивает простоту очистки в процессе планового технического обслуживания, поскольку масляные загрязнения практически не пристают к поверхностям.
III. Снижение воздействия «постоянной вибрации»: антивибрационная конструкция — от структуры до монтажа
1. Усиленная конструкция и виброизолирующий монтаж
Корпус изготовлен из высококачественных холоднокатаных стальных листов толщиной 2 мм и более; в критически важных зонах предусмотрены усиливающие ребра жесткости. При монтаже следует использовать антивибрационные прокладки или амортизаторы для изоляции от вибраций, передающихся от фундамента оборудования.
Тяжеловесные компоненты (такие как трансформаторы и мощные блоки питания) должны иметь независимое усиленное крепление при установке.
2. Снижение вибрации для внутренних компонентов
Все печатные платы должны быть оснащены ребрами жесткости или закреплены с помощью фиксирующих механизмов на направляющих.
Для выполнения электрических соединений следует использовать обжимные или пружинные клеммы, предотвращающие самопроизвольное ослабление винтовых креплений.
Для межмодульных соединений применяются разъемы европейского стандарта или разъемы с фиксаторами, обеспечивающие надежность электрического контакта.
3. Анализ динамических напряжений и имитационное моделирование
На этапе проектирования используется метод анализа методом конечных элементов (FEA) для моделирования распределения напряжений в условиях вибрационного воздействия.
Перед отгрузкой проводятся натурные испытания на виброустойчивость (в соответствии с такими стандартами, как IEC 60068-2-6).
Зоны повышенного напряжения подвергаются специальному усилению, что гарантирует отсутствие деформаций или появления трещин при длительном воздействии вибрации.
IV. Комплексная стратегия защиты, основанная на трех ключевых направлениях
По-настоящему высоконадежный шкаф управления на базе ПЛК — это отнюдь не просто набор разрозненных функций; напротив, он требует органичной интеграции трех защитных мер: защиты от высоких температур, масляного тумана и вибрации.
1. **Системное управление тепловым режимом:** При проектировании системы отвода тепла необходимо учитывать баланс вентиляции с избыточным давлением (подпором), чтобы предотвратить чрезмерное охлаждение, которое могло бы привести к случайному затягиванию внешних загрязнений внутрь шкафа.
2. **Баланс между герметичностью и ремонтопригодностью:** Наряду с обеспечением эффективной герметизации, необходимо предусмотреть удобные каналы доступа для технического обслуживания, а также смотровые окна.
3. **Модульная зональная компоновка:** Тепловыделяющие компоненты, чувствительные электронные элементы и клеммные соединения должны быть размещены в отдельных зонах для минимизации взаимного влияния.
4. **Интеллектуальный мониторинг и раннее предупреждение:** Интеграция датчиков температуры, влажности и вибрации позволяет в режиме реального времени отслеживать внутреннюю среду шкафа и заблаговременно предупреждать о потенциальных неисправностях.
V. Рекомендации по выбору и техническому обслуживанию
**Этап выбора:** Четко определите специфические параметры объекта эксплуатации, включая диапазон температур, концентрацию масляного тумана и частоту вибрации.
**Этап монтажа:** Убедитесь в надежности монтажного основания и разместите шкаф вдали от прямых источников тепла, а также от мест, где образуется масляный туман.
**Этап технического обслуживания:** Периодически осматривайте уплотнения на наличие признаков старения, очищайте фильтры и подтягивайте электрические соединения.
**Вопросы модернизации:** Предусмотрите резерв в размере 10–20% как по физическому пространству, так и по мощности, чтобы обеспечить возможность последующего добавления дополнительного охлаждающего или защитного оборудования.
В современную эпоху углубления процессов «Индустрии 4.0» и интеллектуального производства шкаф управления на базе ПЛК служит «нервным центром» систем автоматизации; следовательно, его адаптивность к условиям окружающей среды напрямую определяет стабильность и безопасность всей производственной системы. Столкнувшись с серьезными вызовами — такими как высокие температуры, масляный туман и вибрация, — мы можем создать по-настоящему «нерушимую» систему управления лишь посредством научно обоснованного защитного проектирования, выбора высококачественных материалов, строгого соблюдения производственных процессов и тщательного управления техническим обслуживанием. Только так эта система сможет безмолвно обеспечивать непрерывность и эффективность производства даже в самых суровых условиях эксплуатации.
