Системы автоматизированного управления на базе ПЛК: функциональность определяет применение, универсальный эксперт в области управления промышленными процессами.
2026-03-31
Источник: Control King Information
В современных промышленных цехах роботизированные манипуляторы на сборочных линиях точно захватывают детали, конвейерные ленты ритмично перемещают материалы, а температура в печах остается стабильной в пределах ±1°C — все эти сценарии высокоэффективной автоматизации основаны на ключевом устройстве управления: ПЛК (программируемом логическом контроллере). Являясь «нервным центром» промышленной автоматизации, система управления на основе ПЛК обеспечивает логическое управление, управление синхронизацией и взаимодействие данных с оборудованием посредством программирования. Она стала незаменимой ключевой технологией в производстве, энергетике, транспорте и других областях, преобразуя модели промышленного производства.
Ⅰ.Основные функции: полномасштабные возможности от логического управления до интеллектуального взаимодействия.
1.Логическое управление: «мозг принятия решений» в промышленном производстве
Логическое управление — это самая основная и ключевая функция ПЛК, по сути, наделяющая оборудование «способностью принимать решения». С помощью языков программирования (таких как лестничные диаграммы, списки инструкций и SCL) реализуются логические операции, такие как И, ИЛИ и НЕ, определяющие действие выходного сигнала в зависимости от состояния входного сигнала (вкл/выкл). Например, в автоматической системе подачи ПЛК будет выдавать сигнал на запуск подающего двигателя (выход 1) только тогда, когда определит, что «бункер полон материала» (вход датчика 1) и «конвейерная лента простаивает» (вход датчика 1); если бункер пуст (вход 0) или конвейерная лента занята (вход 0), двигатель остается остановленным (выход 0).
2.Управление технологическим процессом: «Точная рука» настройки параметров.

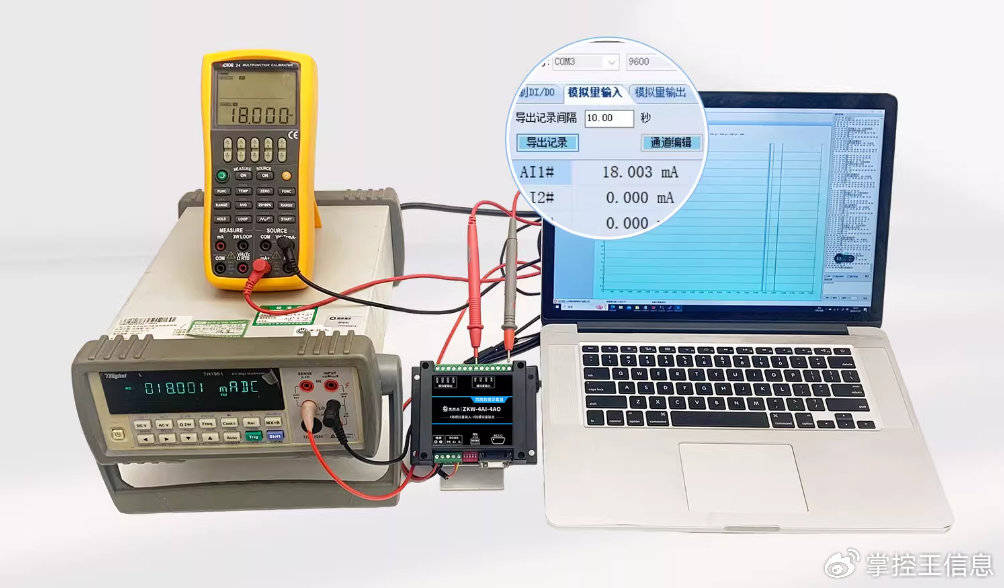

При управлении постоянно изменяющимися физическими величинами, такими как температура, давление и расход, ПЛК обеспечивают точное управление технологическим процессом с помощью модулей аналоговой обработки сигналов. Они принимают аналоговые сигналы от датчиков (например, сигналы тока 4-20 мА и сигналы напряжения 0-10 В), обрабатывают их с помощью ПИД-регулятора (пропорционально-интегрально-дифференциального), а затем выдают аналоговые сигналы на управляющие исполнительные механизмы (например, регулирующие клапаны и частотные преобразователи), стабилизируя управляемые параметры на заданном уровне.
3.Контроль синхронизации: «метроном» координации движений.
В промышленном производстве последовательность и временные интервалы действий оборудования напрямую влияют на эффективность. Функция управления временем в ПЛК действует как «метроном», обеспечивая скоординированную работу каждого элемента оборудования в соответствии с заданным ритмом. С помощью таких команд, как таймеры и счетчики, ПЛК может точно контролировать время начала, продолжительность и количество циклов действия.
4.Обработка и передача данных: «Информационный центр» для взаимодействия устройств.

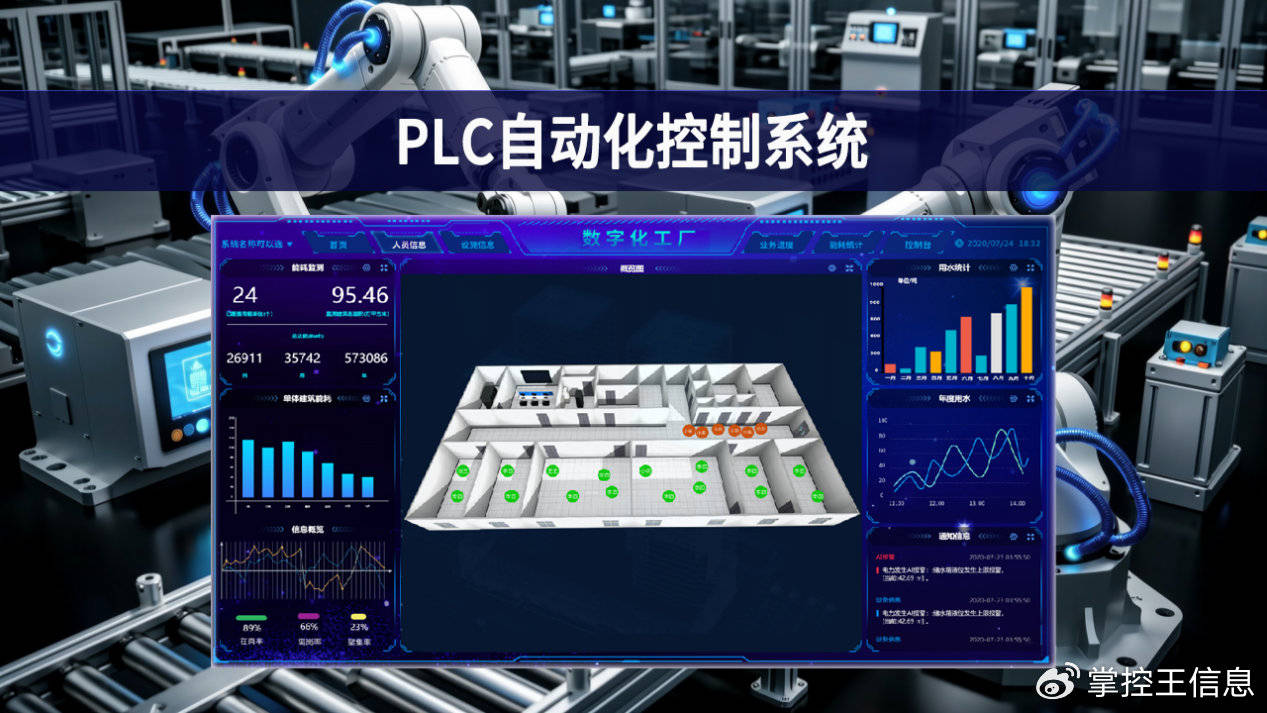

Современные ПЛК эволюционировали от отдельных контроллеров до «узлов периферийных вычислений», обладающих возможностями хранения, анализа данных и сетевой связи. Они хранят собранные данные о состоянии оборудования (такие как время работы и коды неисправностей) на облачных серверах для генерации простых отчетов; и взаимодействуют с человеко-машинными интерфейсами (HMI), системами SCADA и промышленными платформами IoT посредством протоколов связи, таких как Ethernet, PROFINET и Modbus.
Ⅱ.Аппаратная архитектура: «физический носитель» для реализации функциональности.
Центральный процессор (ЦП): по сути, это «мозг» ПЛК, отвечающий за выполнение программ, обработку данных и координацию работы различных модулей. Промышленные ЦП устойчивы к электромагнитным помехам, работают в широком диапазоне температур (-40℃~70℃) и могут обрабатывать миллионы инструкций в секунду, обеспечивая реагирование в реальном времени на сложную логику управления.

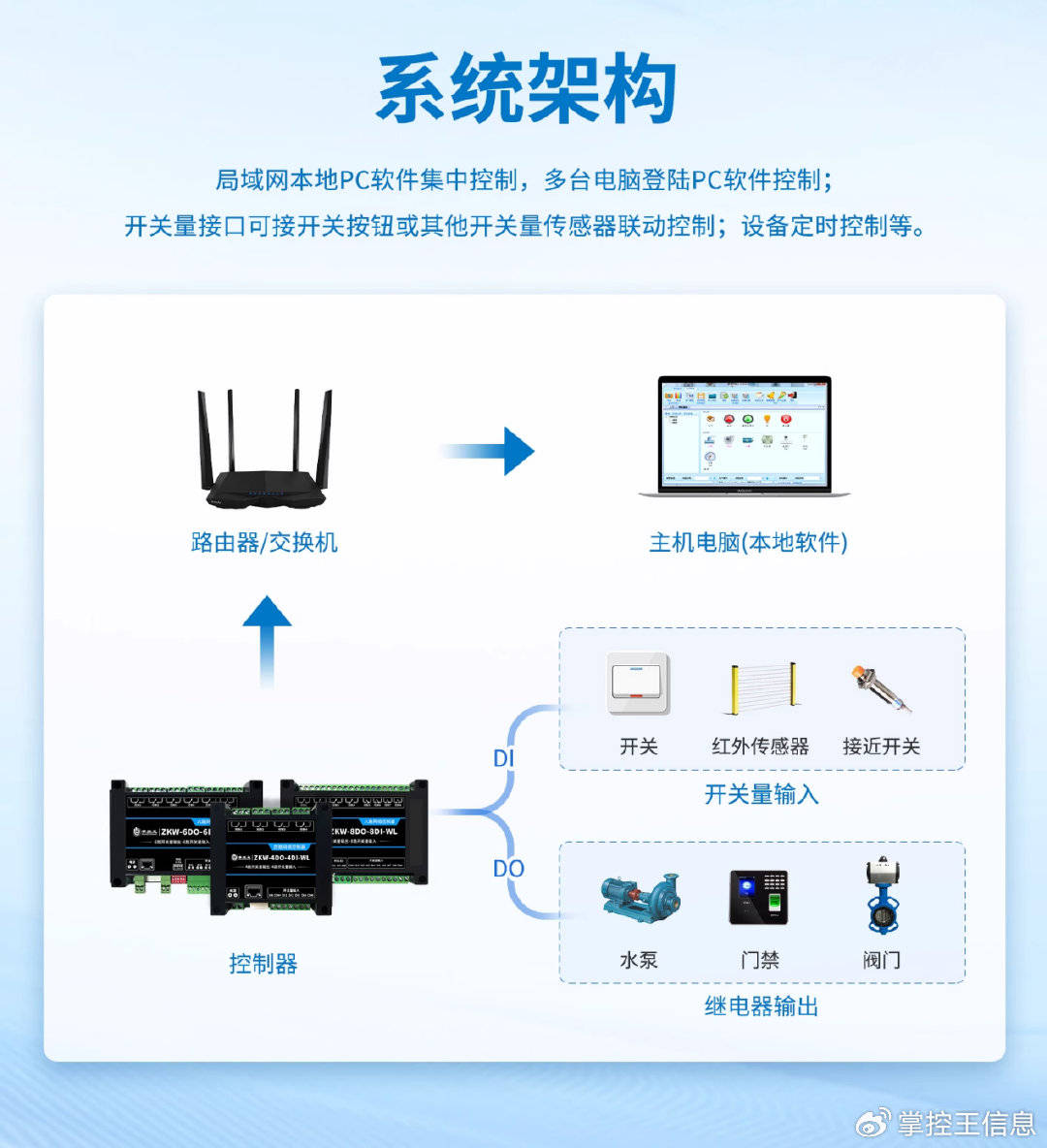

Модули ввода/вывода (модули I/O): это «интерфейсы» для подключения внешних устройств. Входные модули принимают сигналы от датчиков, кнопок и т. д. (например, сигналы включения/выключения от фотоэлектрических переключателей и сигналы температуры от термопар); выходные модули управляют исполнительными механизмами, такими как контакторы, электромагнитные клапаны и индикаторные лампы. Модули ввода/вывода поддерживают как цифровые (сигналы переключения), так и аналоговые (непрерывные сигналы), и их количество может быть расширено по мере необходимости (от десятка точек до тысяч точек).
Интерфейс «программист/человек-машина» (HMI): «окно», через которое пользователь взаимодействует с ПЛК. Программатор используется для написания и загрузки управляющих программ; HMI отображает состояние оборудования и интерфейсы настройки параметров через сенсорный экран, позволяя операторам интуитивно отслеживать и изменять параметры (например, устанавливать температуру и регулировать скорость работы).
Коммуникационный модуль: «сетевая карта», обеспечивающая работу в сети, поддерживающая различные методы связи, такие как Ethernet и беспроводная связь, и позволяющая ПЛК обмениваться данными с другими устройствами или системами.
Расширяемость: В небольшие ПЛК можно интегрировать модули ввода/вывода, и они подходят для автономного управления; большие ПЛК можно расширить десятками модулей, установив их в стойку, чтобы удовлетворить потребности в управлении всей производственной линией.
III. Сценарии применения: от автономного управления до «умных» заводов
1.Автоматизация станков: двойная гарантия точности и эффективности.
В металлообрабатывающих станках (таких как токарные и фрезерные станки) ПЛК в основном реализуют «вспомогательное управление движением» и работают совместно с системами числового управления (ЧПУ).
Логика смены инструмента в инструментальном магазине: Когда ЧПУ выдает команду на смену инструмента, ПЛК определяет текущее положение инструмента и состояние инструментального магазина и управляет двигателем для выполнения таких действий, как извлечение, вращение и установка инструмента, при этом время смены инструмента контролируется в пределах 2 секунд.
Внедрите блокировки безопасности: они должны обнаруживать сигналы, такие как «закрыта ли дверь» и «остановился ли шпиндель». Если условия безопасности не соблюдены, резка запрещается во избежание травм.
Контроль состояния оборудования: запись таких данных, как время работы шпинделя и нагрузка на ось подачи. Когда суммарное время работы достигнет порогового значения для технического обслуживания, интерфейс оператора выдаст сообщение «Заменить подшипник» и «Смазать направляющую».
2.Управление производственной линией: «Командный центр» для взаимодействия нескольких устройств.
В конвейерном производстве, например, в упаковке пищевых продуктов и сборке электроники, ключевая роль ПЛК заключается в координации работы множества машин в соответствии с заданным ритмом.
Синхронное управление: ПЛК определяет скорость конвейерной ленты с помощью энкодера и регулирует рабочую частоту каждого станционного оборудования (например, разливочной машины, укупорочной машины, этикетировочной машины) в соответствии с сигналом скорости, чтобы обеспечить «немедленный запуск следующего процесса после завершения предыдущего».
Гибкое переключение: при необходимости изменения технических характеристик продукта оператор выбирает модель продукта на человеко-машинном интерфейсе, и ПЛК автоматически задает предустановленные параметры (такие как объем наполнения и температура укупорки), без необходимости индивидуальной настройки каждой машины, что сокращает время переналадки с 1 часа до 5 минут.
Обработка аномалий: При возникновении затора материала на определенном рабочем месте (обнаруженном датчиком) ПЛК немедленно останавливает вышестоящее оборудование, в то время как нижестоящее оборудование продолжает работать до тех пор, пока материал не будет удален, что позволяет избежать брака партии.
3.Подъемно-транспортное оборудование: баланс между безопасностью и точностью.
Краны, лифты и другое подъемно-транспортное оборудование предъявляют чрезвычайно высокие требования к безопасности, что делает функции логического управления и диагностики неисправностей в ПЛК особенно важными.
Защита от перегрузки: нагрузка определяется датчиком веса. Когда нагрузка превышает 110% от номинального значения, ПЛК немедленно отключает питание подъемного двигателя и подает сигнал тревоги.
Ограничение хода: управляет работой оборудования в заданном диапазоне (например, левый и правый концевые выключатели крана и концевые выключатели на этажах лифта) и автоматически замедляет и останавливается при достижении этой границы.
Самодиагностика неисправностей: мониторинг тока двигателя, состояния контактора и т.д. в режиме реального времени. При обнаружении таких неисправностей, как «обрыв фазы» или «залипание контактора», машина немедленно останавливается, а код неисправности отображается на HMI для проведения технического обслуживания.
4.Энергетика и коммунальные услуги: гаранты стабильной работы
В таких объектах инфраструктуры, как подстанции и водоочистные сооружения, ПЛК в основном используются для управления технологическими процессами и контроля безопасности.
Управление переключением подстанции: ПЛК автоматически переключает конденсаторы (регулируя коэффициент мощности) в зависимости от сигналов напряжения и тока сети. При обнаружении короткого замыкания автоматический выключатель отключается в течение 0,1 секунды, чтобы предотвратить усугубление аварии.
Управление последовательностью очистки сточных вод: в соответствии с процессом «удаление песка → удаление песка → аэрация → осаждение → дезинфекция» ПЛК контролирует время работы каждого этапа оборудования (например, автоматически регулирует интенсивность аэрации аэрационного резервуара в зависимости от изменений качества воды), чтобы обеспечить стабильный уровень соответствия очищенных сточных вод установленным стандартам.

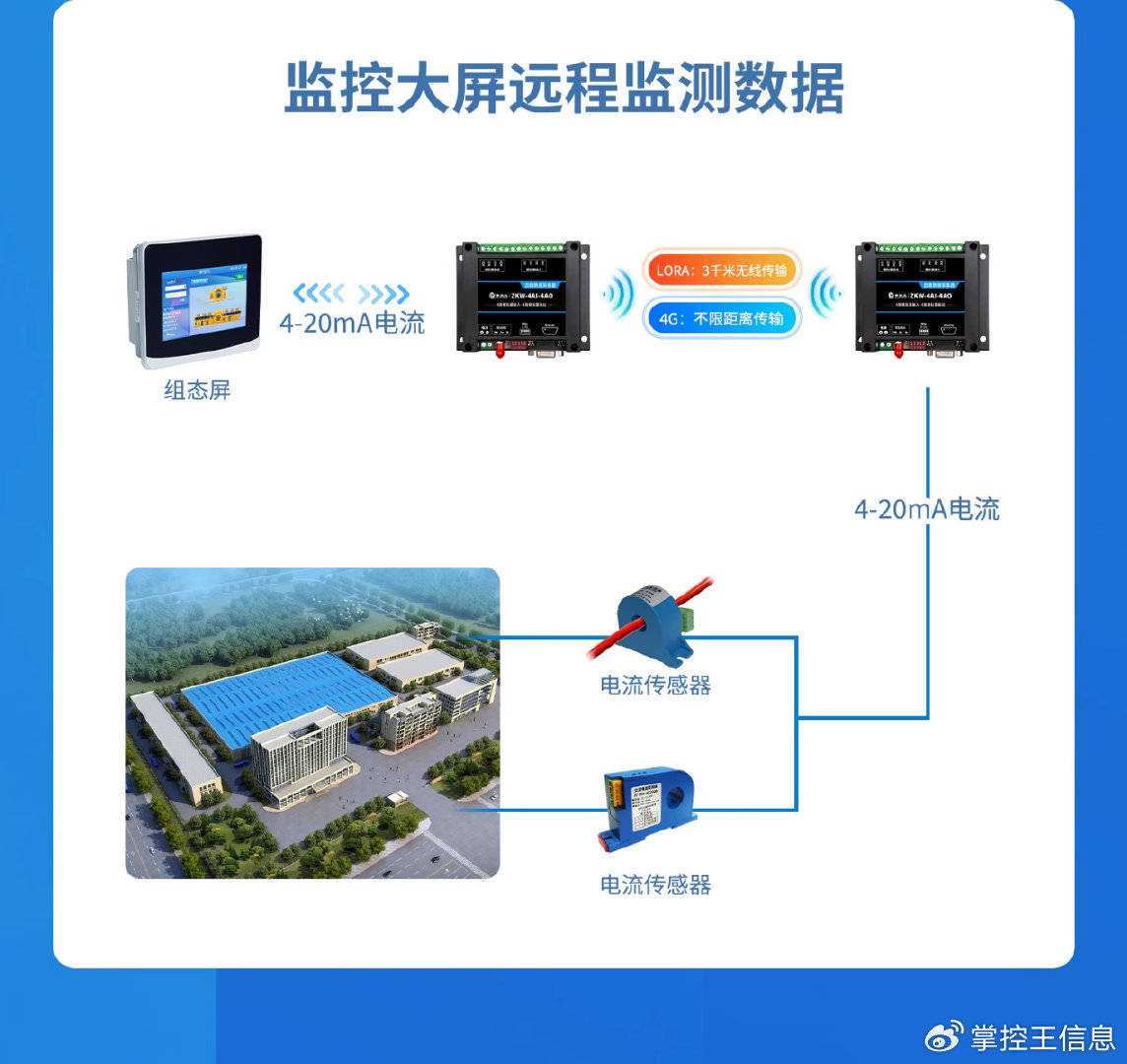

Беспилотная эксплуатация: данные об операции загружаются в диспетчерский центр через коммуникационный модуль для обеспечения удаленного мониторинга и управления, что сокращает количество персонала на месте.
Ⅳ.Преимущества применения: ПЛК становятся предпочтительным выбором в промышленности
Повышенная надежность: конструкция промышленного класса обеспечивает среднее время безотказной работы (MTBF) более 100 000 часов, высокую устойчивость к вибрации и электромагнитным помехам, а также пригодность для работы в суровых условиях цеха; в то время как контакты реле подвержены износу и имеют средний срок службы всего несколько десятков тысяч циклов.
Повышенная гибкость: модификации программы не требуют изменений в аппаратной проводке, что позволяет быстро адаптироваться к изменениям производственных процессов; хотя управление с помощью микроконтроллера является гибким, оно требует от специалистов написания базового кода, что затрудняет внесение изменений.
Более широкий функционал: он объединяет функции логического управления, управления технологическими процессами, связи и другие функции без необходимости в дополнительном оборудовании; традиционные методы управления требуют объединения множества устройств для реализации сложных функций.
Упрощенное техническое обслуживание: устройство имеет функцию самодиагностики, которая позволяет быстро определить место неисправности (например, «неисправность входного модуля X001»); управление реле требует проверки проводки по отдельности, что является трудоемким и занимает много времени.
Заключение: Основы и будущее промышленной автоматизации
Автоматизированные системы управления на базе ПЛК заменяют ручное управление, предоставляя стандартизированные и гибкие решения для управления промышленным производством, обеспечивая массовое производство и персонализированную настройку. От автономной автоматизации до «умных» заводов, от традиционного производства до таких новых областей, как новая энергетика и биомедицина, ПЛК всегда были «невидимым краеугольным камнем» промышленной автоматизации, выводя ее в новую интеллектуальную эру.
